• ECHO5000油氣田SCADA系統
  • 發布時間：2011-02-25
  • 　　系統概述
    　　ECHO 5000 SCADA系統-實現油氣田自動化的監控與數據采集系統
    　　ECHO 5000 SCADA監控與數據采集系統，為油氣田地面建設自動化工程提供了獨特而開放的平臺。該系統采用了目前國際上最新的軟、硬件技術，結合國內油氣田生產工藝的特點而研制開發的監控與數據采集系統。它獨有的專業化設計和體系結構保證了油氣田開發、生產整個生命周期的高效、經濟運行。
    　　內容包括：規劃、工程實施、開車、培訓、運行和維護以及未來系統的擴展。
    　　ECHO 5000 SCADA監控與數據采集系統具有操作簡單、使用方便、功能齊全、性能可靠、應用廣泛、組態靈活、運行安全等特點。從遠程測控終端到辦公室管理計算機，從通訊系統到管理網絡，從軟件到硬件，ECHO 5000 SCADA監控與數據采集系統提供了完整的解決方案。
    　　ECHO 5000 SCADA系統--統一協調的完整系統
    　　ECHO 5000 SCADA獨有的專業化設計和體系結構為油氣田用戶提供了一個集成化的、和諧的油氣田生產自動化解決方案。從工程規劃、實施、開車到系統運行、維護及擴展，ECHO 5000 SCADA系統保證了油氣田用戶在原油（天然氣）井站、油氣地面開采集輸、原油（天然氣）處理聯合站、輸油（氣）管道的自動化需求都能實現。
    　　ECHO 5000 SCADA系統提供的典型功能模塊有：
    　　● 抽油機控制終端                                       ● 天然氣配氣站的流量檢測與控制
    　　● 水源井控制終端                                       ● 原油（天然氣）處理聯合站
    　　● 自噴井控制終端                                       ● 油氣田自動化通訊系統
    　　● 計配（轉）站控制終端                           ● 中控室監控與數據采集軟件包
    　　● 天然氣計量控制終端                               ● 油氣田生產管理數據庫（DMS）軟件包
    　　● 輸油（氣）管道泄漏檢測控制終端       ● 視頻監控系統
    　　系統結構
    　　ECHO 5000 SCADA系統是一個真正的分布式處理系統。系統網絡上的每一臺計算機是一個節點，每個節點獨立執行分配給它的任務。這種結構的優點是不會因?yàn)橐粋€(gè)節點的離線影響整個網絡的運行。ECHO 5000 SCADA系統通過客戶機/服務器的模式進行節點對節點的通訊，使用網絡上的節點共享數據。
    　　ECHO 5000 SCADA系統在廣域網上運行時的性能與在局域網上運行時一樣，遠程訪? 問不同地理位置上的節點就如同訪問位于本地局域網上的節點。

    　　特點
    　　● 分布式客戶機/服務器體系結構   ● 報警和報警管理
    　　● 友好的人機界面                            ● 標準的通訊協議
    　　● 實時工藝過程監視                        ● 多種冗余方式
    　　● 本地和遠程的現場控制                ● 內置油田管理數據庫（DMS）軟件包
    　　● 實時趨勢和歷史趨勢                    ● 內置油井故障診斷軟件
    　　系統功能
    　　1、抽油機監測和控制
    　　● 抽油機控制器根據設定的工作點實現自動控制
    　　● 監測需要的生產數據
    　　● 小鍵盤遠程遙控操作
    　　● 遙控抽油機的啟停
    　　● 在線采集示功圖

    　　2、自噴井監測和控制
    　　● 監測需要的生產數據
    　　● 小鍵盤遠程遙控操作
    　　3、水源井監測和控制
    　　● 監測需要的生產數據
    　　● 小鍵盤遠程遙控操作
    　　● 遙控閥門的開關和泵的啟停
    　　4、聯合站監測和控制　
    　　● 監測聯合站油系統生產數據
    　　● 監測聯合站水系統生產數據
    　　● 動態流程圖顯示聯合站生產工藝
    　　5、油井自動計量
    　　● 監測需要的生產數據
    　　● 實現油井油、氣、水三相自動計量
    　　● 遙控計量站倒井閥和壓油閥
    　　● 實時監測油井的計量過程
    　　● 計量數據自動進入實時數據庫和歷史數據庫
    　　6、注水井監測
    　　● 監測注水井的瞬時流量
    　　● 監測注水井的累積流量
    　　● 監測注水井的壓力
    　　7、油田生產管理數據庫（DMS）軟件包
    　　● 趨勢圖分析
    　　● 報表生成
    　　● 異常井號查詢
    　　● 通過Internet瀏覽生產數據
    　　8、報警管理系統
    　　● 多種報警級別
    　　● 可按物理位置或類型查詢報警信息
    　　● 多窗口顯示不同的報警信息
    　　● 采用多媒體技術報警
    　　● 在線打印報警信息
    　　● 存儲報警歷史信息

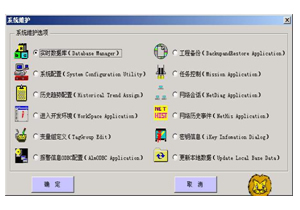

    　　9、維護與管理
    　　● 增加或減少現場測控計算機
    　　● 井況管理系統
    　　● 報警管理系統
    　　● 網絡維護與管理
    　　● 安全管理系統
    　　典型應用

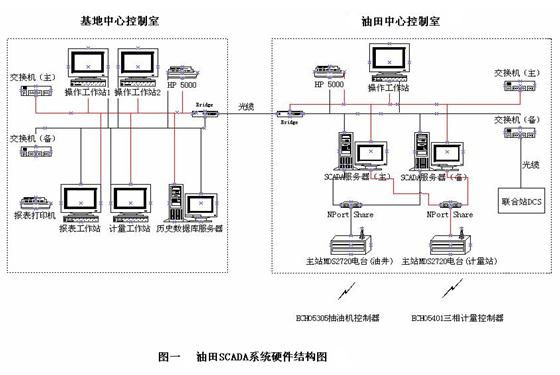

    　　ECHO 5000油氣田生產自動化監控和數據采集系統已在國內油氣田獲得多次應用。典型應用為新疆石油公司某油田SCADA系統，系統組成如圖：
    　　整個油田SCADA系統設有油田中心和基地中心兩個控制室，由289口抽油井、20座采注計量配水站、10口水源井、1個原油天然氣集中處理站DCS系統和1個輸油首站站控系統組成。
    　　整油田SCADA系統在中心控制室和基地中心控制室分別建立局域網，采用以網絡交換機為中心的星型結構。為保證網絡的可靠性，網絡所有設備均為冗余配置，通過光纜將兩個局域網高速互連，油田前方控制室可實現無人值守，操作人員可以在基地中心控制室對油田的生產進行監控和管理，還可通過Internet遠程實時查詢生產數據。
    　　油田SCADA系統主要完成整個作業區生產數據采集、數據管理、數據分析處理等工作。項目涉及到數據采集、遙測遙控、無線通訊、光線通訊、Internet數據發布、ORACLE數據庫、計算機網絡和綜合布線等技術，項目I/O點數達8000點。

    北京安控科技股份有限公司（簡稱“安控科技”）是國內領先的工業自動化領域創新產品和行業解決方案提供商，在深圳創業板上市（股票代碼：300370）。安控科技擁有DCS、模塊化RTU、一體化RTU、擴展I/O、傳感器及儀表等全系列自動化產品，廣泛應用于石油天然氣、煤層氣、頁巖氣的開采、處理、管輸、儲配等各個環節，在城市燃?xì)?、環境在線監測、水文水資源監控、城市水務、供排水等管網泵站監控領域也得到成功的應用。公司多項產品獲得UL 、CE等國際認證，并已遠銷美國、加拿大、墨西哥、土耳其、哈薩克斯坦、土庫曼斯坦、伊拉克、伊朗、韓國、泰國、馬來西亞等國家。 更多>>

　　
