小議PROFNET 管理型交換機
廣州虹科電子技術部Support 古東嬌 Anabel
集線器的發展產生一種叫非管理型交換機的設備，他能實現信息從一個端口到另一個端口的路由功能，相對于集線器更加智能化,非管理型交換機能自動探測每臺網絡設備的網絡速度，另外它具有一種尋MAC地址表的功能，能識別和記憶網絡中的設備，換而言之，如果端口2 收到一條帶有特定識別碼的信息，此后交換機就會將所有具有那種特定識別碼的信息發送到端口2 ，這種智能避免了信息沖入，提高了傳輸性。
然而非管理交換機不能實現任何形式的通信檢測，和冗余配置功能。促使了管理型交換機的出現，常見品牌有赫斯曼、西門子、Moxa等，可能大家最熟悉的就是西門子的SCALANCE-X系列了，管理型交換機比起非管理型提供了更多的功能，可以通過基于網絡的接口實現完全配置，他可以自動與網絡設備交互，用戶也可以手動配置每一個端口的網速和流量控制，一些老設備可能無法使用自動交互功能，因此手動配置功能是必不可缺的， 絕大多數管理型交換機通常也提供一些高級功能，如用于遠程監視和配置SNMP（簡單網絡管理協議）用于診斷端口映射，用于網絡設備組成的VLAN（虛擬局域網），用于確保優先級信息通過優先級排列功能等，利用管理型交換機，可以組建冗余網絡，使用環形拓?fù)浣Y(jié)構，管理型交換機可以組成環形網絡，每臺管理型交換機能自動判斷最優傳輸路徑和備用路徑，當優先路中斷發生時自動阻斷備用路徑。

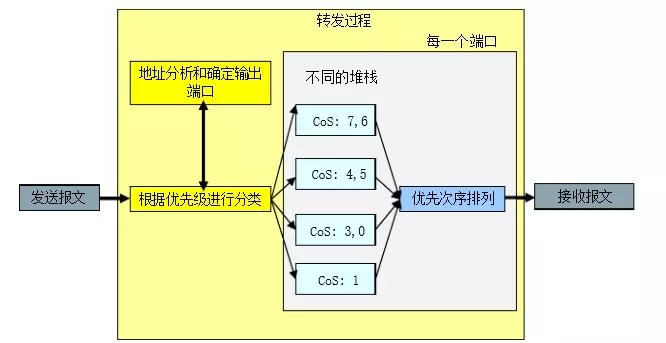

圖為： SCALANECE X 交換機優先級的堆棧。

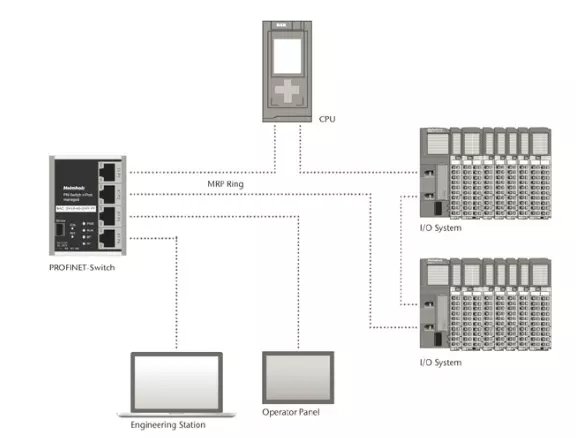

德國Helmholz 也推出了自己的緊湊型PROFINET管理型交換機：
它能夠連接多大4個網絡參與網站，能夠節省時間和成本，它支持PROFINET 一致性B，提供傳輸保密，通過環網冗余作為MRP客戶機。PROFINET 交換機其中一個重要的功能就是能夠在網絡機制里面依照PROFINET數據幀優先級排序。他可以區分這個數據幀是來自網頁請求，一個FTP 文件傳輸，還是一個媒體數據流，或者是一個PROFINET 數據幀，在高速負載傳輸?shù)那闆r下，重要的數據幀可以優先化，避免數據幀丟失。利用GSDML 文件，你可以正常集成交換機到您的自動化環境,它支持PROFNET協議，比如說LLPD DCP 或者其他診斷警告，能夠輕松被集成和管理。
說到底：從網絡安全來說使用交換機原因，因為如果中間一個從站壞了（不能上電了），不用交換機的話，后面的設備就無法通訊了！這就跟profibus有很大的區別了。
使用PN 管理型交換機
- 最優化PROFINET 數據幀;
- 通過設備名稱分配配置；
- 相鄰設備檢測；
- 數據交換無需編程設備；
- 環網冗余；
- 每一端口可以使能或者失效；
- 為網絡問題提供診斷信息；
- 識別和維護數據；
特點：
- 符合一致性類別B
- 管理型交換機 支持4個100Mbps 端口
- 利用GSDML 文件集成到自動化網絡
- 通過網頁或者PROFINET接口進行快速配置
- 通過控制命令配置（Telnet SSH ）
- LLPD DCP SNMP 診斷報警
- 媒體冗余 MRP 客戶機
- 端口監控
- 網絡統計（幀和錯誤）
- 通過SNTP 時間同步
