仿真和驗證是開發任何高質量的基于 FPGA 的 RTL 編碼過程的基礎。在上一篇文章中，我們介紹了面向?qū)嶓w/塊的仿真，即通過在每個輸入信號上生成激勵并驗證 RTL 代碼行為是否符合預期，對構成每個 IP 核的不同模塊進行實體/塊的仿真。
在本篇文章中，我們將介紹如何在虹科IP核中執行面向全局的仿真，而這也是測試與驗證復雜FPGA設計的第二個關鍵步驟。
面向全局的仿真
全局仿真意味著驗證整個IP實體的正確行為，包括構成產品的每個子模塊。為了適應不同客戶的用例，虹科SoC-e IP核解決方案在設計時充分考慮了靈活性，這意味著虹科所有的IP核都是高度可配置的，無論是在集成時（以?xún)?yōu)化 FPGA 中的封裝）還是在運行時。借助于有著不同接口選項的寄存器映射（在下面的示例中，使用 AXI4），運行時配置成為可能。
這種靈活性也對仿真過程提出了挑戰，因?yàn)樾枰鶕?jù)仿真環境中的不同測試用例來配置IP。對此，虹科的合作伙伴SoC-e團隊開發了一個令人驚嘆的智能測試平臺環境，在該環境中可以進行實時配置并實現自動化，開發人員可以通過"點擊應用"的方式來執行復雜的仿真。例如，測試平臺可以通過交換機發送以太網幀，并可以通過訪問IP 核的統計寄存器來讀取結果（并檢查輸出是否符合預期）。

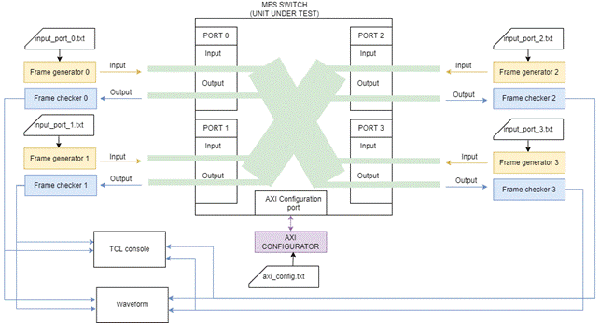

這極大地加快了調試過程，并允許開發團隊執行快速迭代，而這在基于硬件的測試環境中會慢得多。在下圖為具有此類全局測試平臺架構的框圖（基于虹科網管以太網交換機IP核）：
網管型以太網交換機 (MES) 表示為UUT。其余的測試平臺組件是符合整個環境的不可綜合的 VHDL 模塊：
● Frame Generator:：該模塊連接到以太網交換機 IP 的入口端口，負責生成激勵（以太網幀）。
● Frame Checker：該模塊連接到以太網交換機IP的出端口，負責分析交換機轉發的流量。
● AXI Configurator：它控制 AXI4 配置總線以修改配置寄存器的內容（讀/寫操作）。
測試平臺執行流程
正常的測試平臺執行流程如下：首先，AXI Configurator模塊根據測試用例配置IP核。之后，每個Frame Generator都會生成測試幀，并將其發送到啟用的入口端口。幀是通過循環重復某些特定測試文件中定義的內容來生成的。最后，F(xiàn)rame Checker接收幀（接收與否，取決于測試用例）。該塊將檢查每個端口對應的統計信息，并根據執行的測試用例確定輸出是否符合預期的。
虹科SoC-e測試平臺架構的一大亮點是Frame Checker可以自動檢測多種錯誤，例如完整性錯誤、轉發錯誤或幀丟失。這是可實現的，因?yàn)镕rame Generator可以生成具有特定格式的流量（例如有效載荷中的特殊模式、序列號等），F(xiàn)rame Checker可以解釋這些流量。
測試平臺測試計劃
該測試平臺套件的驚人靈活性還與SoC-e定義的嚴格測試計劃相結合。對于每個IP核，都有一個測試計劃，旨在在仿真環境中測試盡可能多的特性。
例如，網管以太網交換機IP的測試計劃可以被劃分為五個主要部分：
● 通用交換
● 自定義轉發
● 過濾數據庫
● 優先隊列

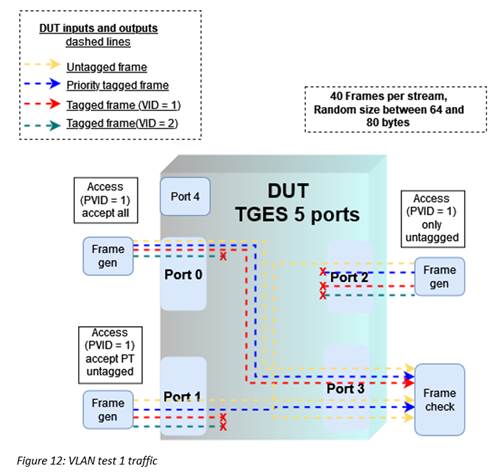

● VLAN
這些部分旨在涵蓋與網絡相關的不同功能的行為，以及不同的流量模式和情況。
仿真波形和TCL控制臺
測試平臺的結果可以由開發人員或用戶以不同的方式進行分析。TCL控制臺用于快速反饋測試結果。然而，在某些情況下，在仿真的特定時刻深入了解特定信號值可能會很有趣。
對于這種情況，還開發了預先格式化的波形，以便于查找特定信號。
用于測試執行的命令行界面(CLI)
此測試平臺環境中包含的最新功能之一是可以直接從命令行界面(CLI)執行所有測試，而無需打開RTL仿真工具（Vivado或其他工具）。
這是一個很大的改進，因?yàn)樗梢詫?shí)現更高的測試自動化。它基于使用Vivado編譯器命令的腳本(Python)的使用，以便用戶生成易于解釋的結果。

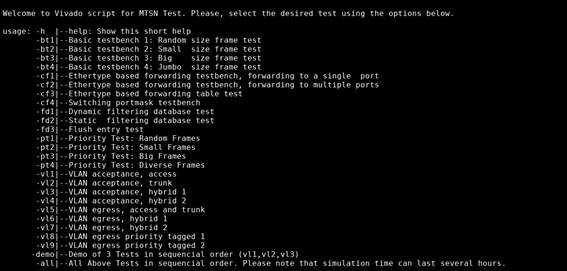

下圖顯示了向用戶顯示的仿真菜單。用戶只需選擇相應的選項即可執行任何列出的測試：
眾所周知，仿真是一個需要大量時間的過程。即使在功能強大的計算機中執行，毫秒或以上范圍內的復雜仿真也需要持續數十分鐘，甚至更長。
為了簡化執行所有測試的過程（這需要幾個小時），我們實現了一個"-all"選項，它允許在管道中執行所有測試，且無需用戶交互。

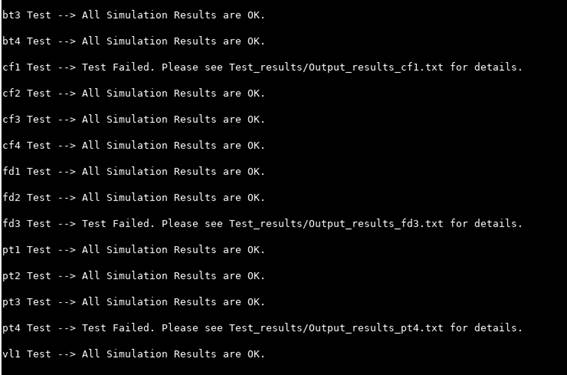

完成所有測試后，它將提供有關每個測試的報告消息（如下圖所示），并在測試失敗的情況下生成輸出文件，以便開發人員稍后進行分析。
虹科SoC-e測試平臺套件，現在作為產品提供！
雖然所有這些測試平臺環境僅用于內部調試和開發目的，但由于不少客戶有使用該測試平臺的需求，因此虹科的合作伙伴SoC-e目前已將其作為產品，提供給那些使用虹科SoC-e IP核解決方案并希望能夠執行高級仿真工作（系統級仿真）的客戶。
