碟形彈簧體積小、儲能大、組合使用方便，可廣泛應用于國防、冶金、工程、電力、機床等機械行業。近年來，隨著碟形彈簧應用的推廣，其性能測試要求也不斷提高。為此，北京領邦儀器技術有限公司自主研發了"高精度蝶形彈簧檢測設備"，nm級的位移測量精度可精確測得碟形彈簧剛度。

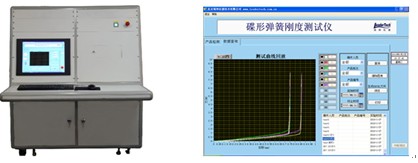

設備外觀及軟件界面
碟形彈簧是舵機中實現復位功能的機構，其質量直接影響到舵機性能。碟形彈簧檢測設備解決了碟形彈簧彈性、塑性性能測試的問題，nm級的位移測量精度可精確測得碟形彈簧剛度，保證舵機質量。
傳統測量采用接觸式位移測試，測量精度低，而該設備采用微位移控制技術和傳感器技術，自動對碟形彈簧連續施加力，運用非接觸微位移測試方式，測量碟形彈簧位移-力曲線，測試精度可達到nm級，可精確測得碟形彈簧剛度。
領邦新設備采用激光三角法位移測試原理，測試時直線促動器帶動力傳感器和彈簧壓塊向下運動，彈簧被壓縮，激光位移傳感器通過彈簧壓塊的位移測量彈簧壓縮量。直線促動器頭部的力傳感器為雙向傳感器，可測量彈簧彈力及彈簧壓塊的自重。

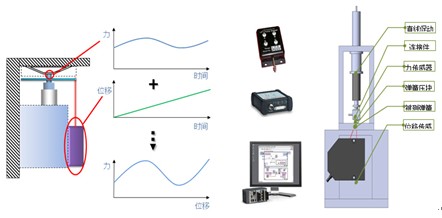

測試原理圖
設備共有兩種工作模式可供選擇，即力加載或位移加載模式。加載力的加載行程、加載速度可自行設定，加載力范圍為0N ~9.8N，測量誤差≤0.1%F.S.。位移傳感器測量量程為0mm ~10mm，測量重復性誤差≤0.02μm（在30mm距離測量標準物SUS表面）。測試的蝶形彈簧內徑為4.5mm，外徑14mm，高度1mm，測試壓縮行程≤0.1mm。
該設備自動化程度高，可自動加載、測量、并分析給出判斷，自動儲存測試結果。能進行實驗數據查詢，操作人員根據產品批次、編號，實驗時間關鍵字查詢，查詢結果可輸出為Excel文件；
本設備屬于非標檢測設備，其研發單位--北京領邦儀器是國家高新技術企業，面向中國制造業提供檢測定制服務。本文所介紹的設備經過領邦一定修改后，還可適用于其他多種碟形彈簧的測量，如寶塔彈簧等小型壓縮彈簧等。
本設備詳細信息請?jiān)L問：http://www.lbyq.net/solution/91_148__69.html
