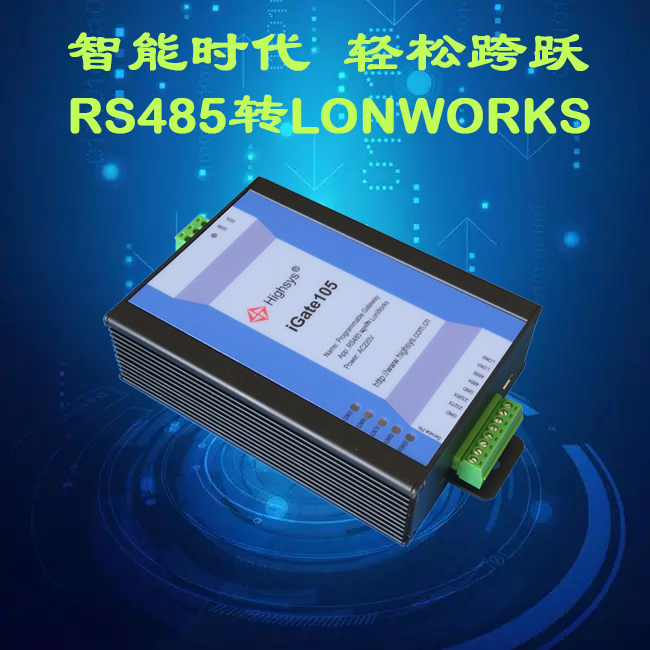

海思iGate 105型RS485轉LonWorks網關

 ——Modbus RTU轉LonTalk協議轉換器

   樓宇自控系統、建筑能源管理系統等現場總線廣泛采用LonWorks網絡技術構建，與采用其它通訊接口如RS485等儀表和設備進行通訊時，需要使用可編程網關進行通訊協議轉換。

   南京海思自動化系統有限公司自主研發的、具有完全自主知識產權的iGate 105型RS485轉LonWorks網關，可以滿足普通RS485串口通訊MODBUS協議儀表和設備接入LonWorks網絡功能。iGate 105型可編程LonWorks網關以其設計的先進性、智能化和維護便捷性，完全滿足智能建筑工程和企事業單位能源管理系統工程現場的技術需求。

一、iGate 105型RS485轉LonWorks網關功能及特點

1．基于國際先進的LonWorks控制網絡技術，組網靈活、擴展方便、互操作性好；

2．1路串口通訊RS485接口，可在線編程；

3．LonWorks雙絞線接口采用Neuron FT5000芯片,支持多達254個網絡變量；

4．AC220V供電，具有過電壓保護功能 ；

5．通過LonWorks訪問MODBUS設備 ；

6．通過MODBUS訪問LonWorks設備 ；

7．實時時鐘，掉電存儲，鐵電可擦寫45億次；

8．采用多種抗干擾技術（四層電路板、光電隔離、變壓器隔離、冗余設計等），在強電磁干擾環境中可穩定、可靠地工作；

    a)、靜電放電干擾嚴酷等級4級，實驗電壓8kV；

    b）、輻射電磁場干擾嚴酷等級3級，實驗強度10V/m；

    c）、電瞬變脈沖群干擾嚴酷等級4級，實驗電壓4kV；

    d）、浪涌干擾嚴酷等級3級，線間：實驗電壓1kV，線與地之間：實驗電壓2kV；

9． 電源和狀態指示燈；

10．既有墻面安裝方式，也有標準導軌卡，方便現場安裝。

 二、iGate 105型RS485轉LonWorks網關主要技術指標

u 串口通訊波特率范圍50~115200bps；

u 工作電源：AC220V；

u 工作溫度范圍：-25℃~70℃；

u 相對濕度：5~95% 無冷凝；

u 功耗≤2W。

三、iGate 105型RS485轉LonWorks網關產品應用

   iGate105型可編程網關提供串行RS485到LonWorks協議轉換，其具體應用模式有以下幾種：

1、普通RS485智能儀表和設備通過iGate105接入LonWorks網絡，LonWorks網絡上的計算機以及其它LonWorks節點設備可以訪問這些ModBus智能終端設備通訊數據；

2、PAC、PLC等控制裝置作為ModBus主站時，可以通過iGate105訪問LonWorks網絡上的LonWorks節點設備通訊數據。
