雷尼紹屢經行業檢驗的RESOLUTE?光柵在采用高速機器軸的應用中可實現出色的運動控制。
Mitsubishi推出MELSERVO-J5伺服放大器后，機器設計人員將能夠利用RESOLUTE光柵的優勢，幫助加快機器運行速度、提高精度、降低維護成本。
RESOLUTE光柵是一款真正的絕對式光柵系統，用于為線性軸和回轉軸的運動控制提供位置反饋。它由三個主要部分組成：一個精細刻度柵尺、一個光電讀數頭和一個串行接口。RESOLUTE光柵與多種通信協議兼容，包括Mitsubishi的串行協議。

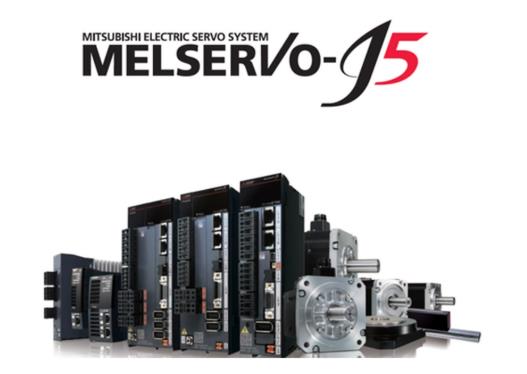

新型MELSERVO-J5系列伺服放大器的頻率響應達到3.5 kHz，采用機器共振抑制濾波器，通信周期快，與CC-Link IETSN?兼容（包括多網絡功能），并且具備先進的AI驅動式預測性維護功能。
RESOLUTE和MELSERVO-J5共同打造更出色的線性運動系統
以由滾珠絲杠驅動的線性平臺為例，該平臺包含一個用于測量平臺位置的RESOLUTE絕對式直線光柵，以及一個由MELSERVO-J5系列伺服放大器驅動的旋轉電機。
讀數頭位于所關注的點附近，以減少機械誤差，實現高精度反饋控制。
RESOLUTE光柵和MELSERVO-J5伺服放大器之間強大的協同作用具有關鍵性能優勢：
1. 軸速更快、精度更高
MELSERVO-J5伺服放大器性能先進，具有更高的伺服帶寬，使得跟蹤精度更優、軸速度更快、加速度更高、恢復時間更短。
RESOLUTE絕對式光柵采用獨特設計，可在最高100 m/s的線性速度下實現高達1 nm的優異測量分辨率，從而確保最高伺服增益水平，以實現最佳平臺性能。
此外，RESOLUTE光柵系統可根據需要計算位置，并且內置誤差校驗算法，可標記出任何柵尺的誤讀。通過消除柵尺的計數錯誤、位置漂移和丟數，可防止非受控運動和相關的碰撞風險，幫助提高產品合格率、生產效率和安全性。
2. 通過高級診斷實現預防性維護
Mitsubishi的Maisart?軟件可預測滾珠絲杠的剩余使用壽命，以便在零件發生故障之前安排預防性維護。
RESOLUTE光柵與雷尼紹的高級診斷工具ADTa-100兼容。ADTa-100從讀數頭獲取全面的實時數據，用于快速方便地安裝光柵和現場查錯，有助于減少安裝與維護時間和成本。
在計劃性和預防性維護期間，該離線診斷工具可測試RESOLUTE光柵系統的關鍵性能參數，例如沿軸長度的信號強度。
ADTa-100接口可以在獨立模式下使用，也可以通過標準USB接口與運行雷尼紹ADT View軟件的計算機一起聯機使用。
總結
RESOLUTE光柵支持先進的新型Mitsubishi MELSERVO-J5伺服放大器技術，幫助運動平臺制造商實現優異的運動控制性能。在線性應用中，RESOLUTE光柵和診斷工具與Mitsubishi的控制技術相輔相成，可最大程度延長機器的正常運行時間，提高生產效率和安全性。
雷尼紹RESOLUTE光柵系統已獲得CE認證，由雷尼紹嚴格按照通過了ISO 9001:2015認證的質量控制體系自主制造，并且由一個全球團隊支持，提供真正快捷的全球化服務。
