Dynisma的DMG-1工程主管Joshua Bell解釋說：“我們將視覺系統與運動發生器集成在一起。當駕駛員坐在車?yán)飼r(shí)，他們能夠完全沉浸在他們所看到的場景中。當駕駛汽車時，他們既能感受到來自模擬器的運動細節，也能看到來自視覺系統的視覺細節。這兩個系統相互配合，步調一致?！?/div>
商業航空和軍事領域采用的高端專業運動模擬器大多體積大、重量沉、結構復雜，而且價格昂貴。目前，供應商們正在保持系統性能的前提下努力縮減產品體積和重量。
低延遲也至關重要，特別是在賽車運動中，車手需要在抓地力處于極限狀態下駕駛賽車。延遲表示向運動模擬器發送運動命令和執行運動命令之間的時間差。當駕駛員糾正轉向過度時，糾正速度取決于運動系統的反饋速度。延遲越低，駕駛員就能更精確地駕駛模擬汽車。
例如，在某些延遲較高的模擬器中，可能必須在車輛模型中設計額外的轉向不足，才能確保車輛可控。然而，低延遲可以實現還原度極高的車輛模型，從而為駕駛員精確地模擬真實世界駕駛體驗。在汽車設計中，整車模型的模擬精度對于展現車輛的動態系統性能至關重要，例如乘坐舒適度和操控性。
“當駕駛員需要對運動發生器發出的信號快速做出反應時，我們的技術就能以極低延遲為駕駛員添翼加速。我們通過運動發生器傳送的信息取決于我們的客戶正在評估的用例。例如，汽車行駛模擬就是模擬當汽車駛過顛簸路面、小型反光裝置、坑洼路面和減速帶時的垂向動力學，為車內的駕乘人員展現非常逼真的場景，”Warne先生說道。
Bell先生繼續說道：“低延遲是我們產品的一個關鍵獨特賣點 (USP)。往返總延遲非常重要，因?yàn)槿魏畏答佈舆t都會進而影響到駕駛員?！?/div>
解決方案
Dynisma選擇了雷尼紹關聯公司RLS的LA11絕對式直線磁編碼器，以實現對皮帶驅動執行器進行精確位置控制，這些執行器用于驅動低頻平臺執行大幅度運動（偏移）。
LFP由三個呈三角形排列的皮帶驅動執行器（地軌）組成，它們通過三個被動式徑向?qū)к壟cHFP的三腳基座連接。LFP的三條地軌可在大行程范圍內實現三個自由度（縱向、橫向、扭擺）的運動。與之相比，HFP采用六個執行器，可在較小運動范圍內實現六個自由度的運動，但保真度更高。
特別是，LA11絕對式磁編碼器的電子電路設計具有較短的響應時間和恢復時間。LA11磁編碼器還具有多種通信接口選項，可通過串行通信實現絕對位置讀數和增量位置讀數的雙輸出。
正如Bell先生所說：“LA11磁編碼器全部位于低頻平臺上。因此，在我們的演示系統中，我們在沿徑向向外延伸的三條地軌上安裝了六個編碼器，而在客戶系統上安裝了九個編碼器。編碼器的輸出連接到Beckhoff安全模塊，這些模塊又與我們的安全程序相連，這樣我們就能監控系統的位置和速度。因此，我們可以安全地關閉任何超出自身安全性能范圍的系統。”

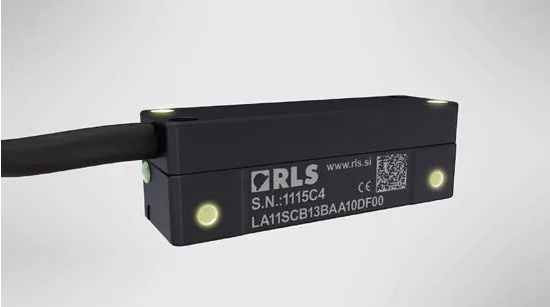

RLS的LA11絕對式直線磁編碼器
“我們對DMG-1的主要要求是，使用一種通過同一個讀數頭提供絕對式反饋和增量式反饋的編碼器。從實質上說，我們需要將相關軸的位置和速度直接反饋給安全系統。如果我們使用只能提供絕對式信號的編碼器，那么就需要安裝另一個編碼器來獲得增量式信號，而這會占用更多空間。因此，LA11是我們的理想之選，因?yàn)樗梢酝ㄟ^同一個讀數頭和鋼帶柵尺生成絕對式信號和增量式信號，從而大幅節省空間，”Bell先生總結道。

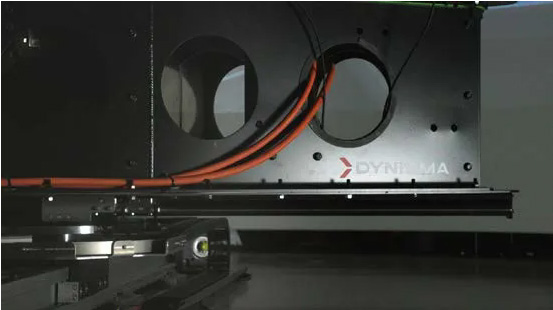

LFP由三個皮帶驅動執行器（地軌）組成
成果
雷尼紹和RLS提供技術支持，幫助Dynisma針對具體應用選擇并采用合適的編碼器解決方案。DMG-1為客戶創造了巨大價值，未來的市場前景一片光明。
“最初，我們針對以前的一款系統的特定需求聯系了雷尼紹，他們推薦了關聯公司RLS的LA11磁編碼器。從那時起，我們意識到它也非常適合DMG-1。在未來的6到12個月內，我們將向汽車和賽車運動領域的客戶交付三套DMG-1系統，未來陸續還有更多訂單，因此我們希望繼續與雷尼紹和RLS保持合作關系，”Joshua Bell說道。
多年來，雷尼紹和RLS通過多種多樣的產品，以卓越的技術和工程支持為后盾，與Dynisma建立了合作伙伴關系，為眾多客戶的業務發展提供了巨大幫助。Ash Warne繼續說道：“Dynisma為歐洲、北美及全球其他地區的賽車運動和汽車行業客戶提供項目服務。
因此，我們的DMG-1等新產品已經擁有廣闊的市場。我們與雷尼紹和RLS保持著非常良好的合作關系，他們的產品非常符合我們的需求和用例。我們還從這兩家企業獲得了卓越的產品選型幫助和技術支持。Dynisma始終致力于開發和擴展產品研發路線圖，我們計劃在未來幾年繼續研發技術，并且期待與雷尼紹和RLS合作研發未來產品?！?/div>
