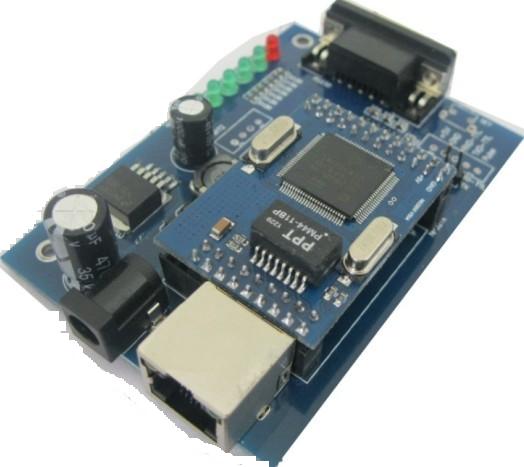

.產品簡介

NTP協議(網絡時間協議 RFC-1305/1769)是向網絡中的設備提供時間信息的協議，通常使用在局域網中。通過NTP協議，網絡上的設備可以獲得非常準確的時間。

目前很多服務器的時間源是基于串口的，為了適應網絡化的要求，我司開發了NTP模塊，NTP模塊從串口接收精確的時間信息，然后向網絡的設備提供精確的時間。

通常的，NTP模塊可以直接與GPS模塊連接，直接解析GPS輸出的時間信息。另外，我司可以根據客戶的串口協議進行個性化的修改。

產品特點

●32 位 CPU；

●10/100M Base-TX 以太網接口（使用排針方式引出）；

●內置網絡隔離變壓器；

●支持 AUTO-MDIX 技術；

●串口 TTL 電平方式，波特率 300~230400bps；(默認：4800bps)

●串口具有 None、Even、Odd、Mark、Space 校驗方式；(默認：None)

●串口數據位 5、6、7、8 可設定；(默認：8)

●串口停止位 1、2 位可設定；(默認：1)

●每個串口均提供 CTS、RTS、DTR、DSR 硬件流控信號輸入輸出；

●最多達 26 個用戶 I/O 口，用戶可以編程；

●提供秒脈沖輸入；

●可自行設置串口時鐘信息的時區；

●內置 WEB 服務器，支持用戶網頁，用戶可以通過瀏覽器配置設備；

●具有硬件參數保護功能，防止參數被惡意修改；

●支持固件網絡升級，可以遠程升級設備程序；

●修改參數和固件升級具有密碼保護；

●可使用配置工具 DSManager Utility for Windows98/me/NT/2000/XP 進行參數配置；

●輸入電壓 DC 5～10V；

●一路 3.3V，200mA 電源輸出。

●功耗低，最大工作電流 150 mA ；

●工作溫度 —40～70oC；

●1.5KV 電磁隔離；

應用領域

衛星時鐘同步設備；

醫療/保健自動化系統；

銀行自動化系統；

證券交易系統；

工業自動化系統；

大樓自動控制系統；

銷售點系統(POS)；

信息家電。

2、系統結構

NTP系統結構

3、管腳定義

管腳引線

管腳描述

類型說明

P = 電源管腳；

I = 輸入管腳；

O = 輸出管腳；

N = 以太網接口；

I/O = 輸入輸出管腳，用戶可自定義；

[注 1] 管腳的輸入輸出屬性用戶可自定義，管腳可以輸出或吸收 4mA 電流。允許 5V 電壓輸入。

[注 2] 管腳電平為 TTL 電平，如需要與 RS232 或 RS485 設備通訊，需要接上相應的轉換電路。

4、功能描述

4.1、硬件接口描述

4.1.1、網絡接口

網絡接口包括 RX+、RX-、TX+、TX-四根信號線。支持標準的 10/100M 自適應以太網口。由于模塊已經內置的網絡隔離變壓器，因此用戶僅需要接一個 RJ45 接口，即可連接到以太網網絡。NTP 模塊網絡接口支持 AUTO-MDIX，可以自動識別直連線和交叉線。

與 RJ45 接口接線可參考下表：

RJ45 接線

網絡接口包括兩個網絡狀態輸出引腳 ER 和 EG，描述如下：

4.1.2、串行接口

串行接口包括 RxD、TxD、RTS、CTS、DTR、DSR 數據和信號引腳。信號為 3.3 伏電平

信號，可以直接連接到用戶的嵌入式處理器?；蚴沁B接到相應的電平轉換電路，轉成標準的

RS232/RS485/RS422 電平信號。

串口信號定義：

4.1.3、默認參數

NTP模塊有一個 SET 管腳，當這個管腳上出現一個低電平脈沖時，模塊調入出廠默認參

數運行，下一個低電平脈沖，模塊將調入用戶設置的模塊運行。一般情況下，用戶需要在這個管腳上接一個 10K 電阻上拉，以提高抗干擾能力，防止參數意外的變化。

這個功能在用戶忘記模塊的 IP 地址或是密碼的時候特別有用。如果用戶忘記模塊的密碼

（如果密碼不為空），將無法配置模塊的參數，也不能進行模塊固件的升級。通過恢復模塊的

默認參數，使用戶可以重新訪問模塊，配置模塊的參數，或進行固件升級。

4.1.4、秒脈沖輸入引腳（SPulse）

NTP 模塊正常工作需要一個秒脈沖，秒脈沖是一個 10～500ms 的高電平脈沖，脈沖的上升沿對應一秒的開始。秒脈沖之后，外部設備應向 NTP 模塊提供當前秒的數據幀。（數據幀的格式請參考附錄 1）

4.1.5、秒脈沖狀態引腳（SPulse_flag）

當模塊接收到秒脈沖時，改變此引腳的電平。

4.1.6、時間數據狀態引腳（Pack_flag）

當模塊從串口接收到正確的時間數據幀時，改變此引腳的電平。

4.1.7、同步狀態引腳（Sync_flag）

正常時輸出低電平。當模塊的長時間（60 秒）沒有收到秒脈沖后，進入時鐘未同步狀態，引腳輸出高電平。此時，如果客戶端請求時間，將回應一個帶未同步警告標志的時鐘信息。

4.1.8、時鐘狀態引腳（Time_flag）

時鐘有效時輸出低電平。如果模塊長時間（60s）沒有收到時間數據幀，進入時鐘失效狀態，此時時鐘狀態引腳輸出高電平。此時，如果客戶端請求時間信息，將不回應任何時鐘信息。

NTP 模塊使用注意事項

●串口時間數據幀應連續發送給模塊，中間間隔不應大于 5ms。

●串口時間數據默認為格林威治時間，如果串口提供其他時區時間，需修改相應參數。

●串口時間數據幀為附錄一格式的數據幀，其他格式數據幀將被忽略。

●如果缺少秒脈沖，60s 內正常提供對時服務，60s 后僅提供有未同步警告標識的時間數據幀。●如果缺少串口時間數據幀，60s 內正常提供對時服務，60s 后停止提供對時服務。
