前言：現階段面袋縫線工作，主要是依靠人工的方式裝面袋放在設備進行縫線。人工勞動強度大，并且效率低下。這個情況下，全自動上料雙縫一體機出現在廣大用戶的面前。
一、 控制要求
現要求PLC控制三臺變頻器，兩臺伺服控制器，及多個繼電器實現設備的配合動作。
二、 硬件配置

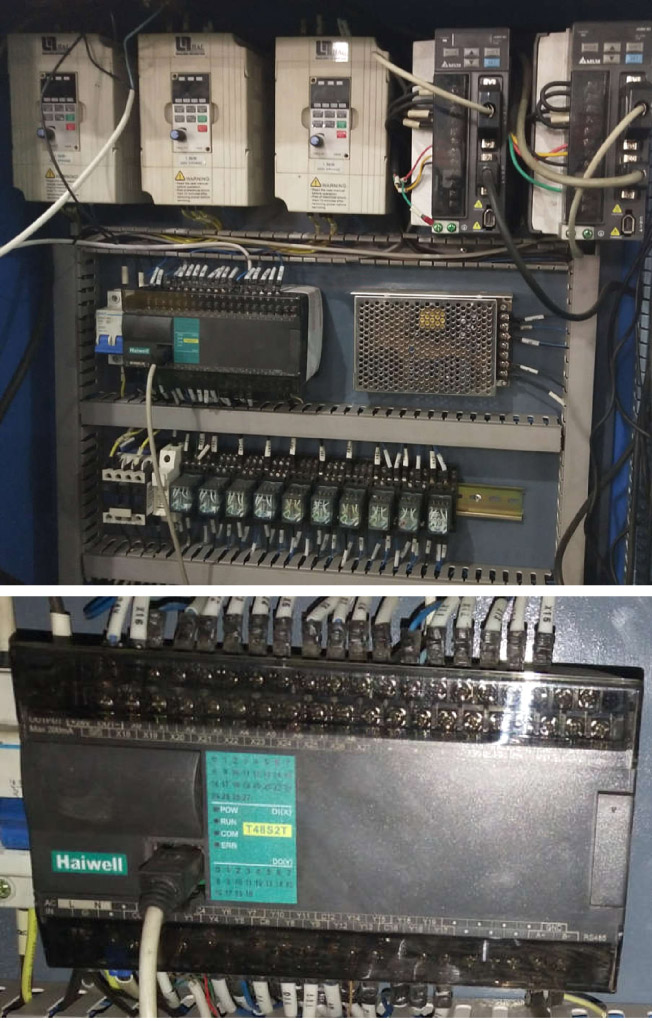

PLC：T48S2T晶體管輸出型 PLC
控制器選擇海為的 T48S2T，主機外部 220V AC 供電，28路DI，20 路DO晶體管輸出；自帶兩個通訊口(RS232+RS485)，兩路200K高速脈沖輸入，2路200K高速脈沖輸出。
該系統需要有 3 臺變頻器來送料的運行速度，以免速度過快對縫質量不好。而T48S2T主機自帶 RS485 口，可以作為主站與 3 臺變頻器實現高速的通訊功能，對變頻器下達運行與速度指令。比帶模擬量擴展要節省出一定的成本。用自帶的RS232口與系統的觸摸屏進行通訊，實現控制工藝的設定。兩路高速輸入與編碼器連接，測得設備的運行速度。兩路高速脈沖輸出與伺服控制器連接，控制系統的上料與送料的動作要求。所以選用T48S2T 一臺主機可以輕松實現上述功能要求，不需要多余的采購擴展單元。無需增加無謂的費用，為客戶節約了使用成本。
三、 程序部分
海為 PLC 通訊程序簡單，無論你使用哪種通訊協議都只需一條通訊指令便可完成復雜的通訊功能。

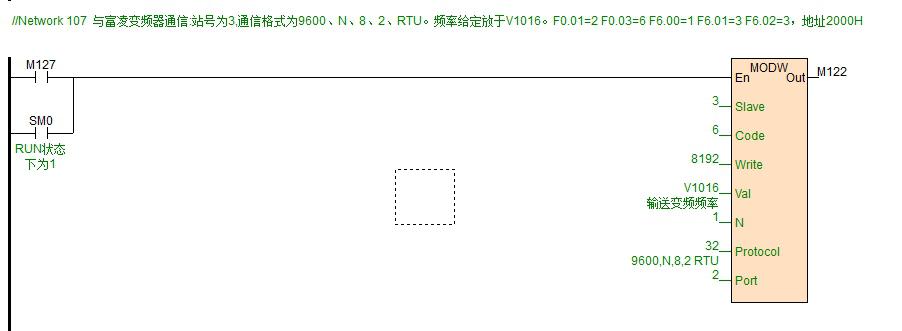

本例變頻器的波特率為9600，資料格式 N,8,2，下面為寫入變頻器頻率通訊示例程序。

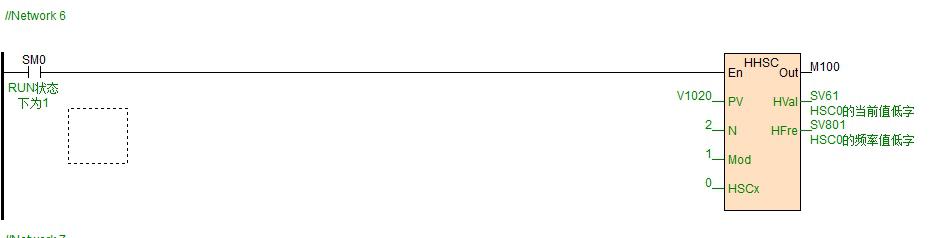

本案例的高速脈沖輸入，讀取編碼器的運行距離與速度。
本案例的高速脈沖輸出，控制伺服控制器的運行距離與速度。
- 正轉，反轉控制與此是一樣的編寫原理。
四、 總結
海為PLC是國產中的精品，經過長時間的使用運行，其穩定性很高，運算處理速度快。很優秀的完成了設備的各個復雜的動作要求，得到了用戶的高度認可。設備動作的可靠性，讓工廠工人的勞動強度降低了很多。得到工人的高度贊揚。
