國產4軸200K高速脈沖輸出的國產PLC
發布時間：2015/8/6 13:45:39 修改時間：2016/1/28 9:44:08 瀏覽次數：2290

1、概述：

N80-M32DT-AC/DC是一款32點晶體管小型PLC，其參數如下：

產品特色：

16路數字量輸入，16路晶體管漏型輸出；
梯形圖編程，并能在線仿真；
標配4路200K脈沖輸出，可增加到6路200K脈沖輸出（同時使用2軸以下，速度可達500K）
4路AB相脈沖計數、方向脈沖計數、單脈沖計數輸入，4路外部中斷(兩路50K，兩路10K)；
1路RS232 、1路RS485（2路RS485可選，其中一路可為隔離型)、1路CANopen2.0（可選）；均支持標準的MODBUS/RTU主、從協議，以及自由通訊協議(可以兼容任意RS485或RS232通訊協議)；
支持掉電保持功能；
RTC 實時時鐘功能，及功能強大的日期時間段功能塊，可靈活設定任意多個時間驅動事件；

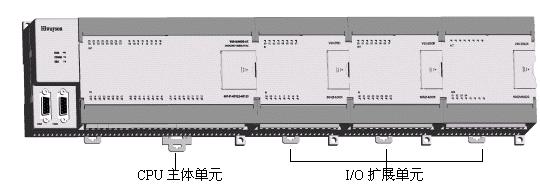

本地最多7個擴展模塊，最多可達144個數字量IO、56個模擬量IO。
可通過現場總線擴展分布式IO模塊，最多64個模塊。

N80-M32DT-AC（DC）標準配置為1路232、一路非隔離485（RS485_2）16路數字量輸入、16路晶體管輸出、供電電源AC220V/DC24V。

2、規格

表3-1 電氣和環境規格表

項目	參數
供電電源	AC220V/DC24V可選	產品電氣規格
電源損耗	400mA
允許斷電時間	10ms（交流或直流）以內，能夠繼續運行
工作溫度	-20-55攝氏度，軍用級為-40~80度
儲存溫度	-40--70攝氏度，軍用級為-55~85度
抗干擾性	峰值：2000vp-p；頻率5KHZ；上升時間：5ns；脈沖寬度：50ns
抗震動	符合IEC61121-2標準
抗沖擊	符合IEC61121-2標準
絕緣阻抗	5M歐姆（DC500V），所有外部端子與地之間

表

項目	參數
輸入隔離方式	光電隔離	數字量輸入
輸入類型	漏型/源型
額定輸入電壓及電流	DC 24V/ 7 mA
浪涌電壓	35V，0.5秒
工作電壓范圍	DC 9V ～ 28V
導通狀態	高于 DC 15V，2.5mA
關斷狀態	低于 DC 5V，1mA
公共端設置	8個點共享一個公共端

表3-3 數字量輸出特性

項目		參數
輸出隔離方式		光電隔離	數字量輸出
輸出類型		MOSFET（漏型）
響應時間	OFF->ON	15μs以下
	ON->OFF	130μs以下
輸出電壓范圍		DC 20.4V~28.8V
額定輸出電壓		DC 24V 1A/點， 8.0A/公共端
