MPD-A 是集電源相序保護與電機繞組溫度護功能于一體的保護控制器。當電源出現錯相、缺相、相不平衡時，控制器會自動保護，當電源錯相時會立即保護，當缺相或相不平衡時可調延時保護；對應電機繞組溫度控制時，要求電機采用標準PTC 作為溫度檢測元件。當電機繞組的溫度過高時，該控制器會自動工作，當溫度恢復到保護溫度以下時，自動復位。

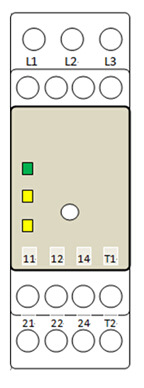

使用控制器時，也可以單獨使用其中一項功能，例如只使用相序保護功能時：可以不連接電源輸入端 1-4，只需連接L1/L2/L3 輸入。保護輸出為對應下端下層 21、22、24 隔離繼電器。同理如果只使用電機溫度保護功能，只需連接控制器電源 1 -4 即可作為電機溫度保護進行使用。保護輸出端為下端上層 11、12、14 隔離繼電器。

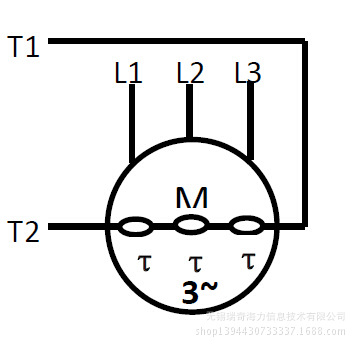

特別注意： 當該控制器需要控制多臺電機的溫度時，必須保證各點擊的溫度傳感器的連接采用串聯方式。
本控制器具有體積小，安裝方便，使用標準軌道安裝，適用于各種類型的電機保護。

MPD-A 技術參數
供電電壓 : 相序 L1-L2-L3 AC 208V-480V±15% 45-65Hz 電機溫度保護 1-4 AC 100-240V 45-65Hz
電氣性能 : 絕緣電壓 ≥2KVAC (rms) 額定功耗 <15 VA 耐電壓沖擊 4KV (1.2/ 50 μS)
PTC 輸入測量范圍：大冷態 PTC 電阻 1500Ω 短路電流檢測 0-10Ω 測量電壓 ≤2.5V (IEC 60034-11)
技術參數：電機溫度報警動作延遲時間≤ 500 ms 電機溫度復位延遲時間≤ 500ms
相不平衡/缺相報警時間 0.1~10s 可調 過壓/欠壓延時時間 0.1~10s 可調
錯相 ≤ 100ms 相、相不平衡 ≤90% 線電壓
R1/R2 繼電器觸點 AC-15 2.5A/250 VAC DC-13 2.5A/24 VDC
AC-1 5A/250 VAC DC-12 5A/24 VDC
壽 命: 機械壽命：≥3×106 次操作 電氣壽命 ≥ 105 次 （8A 250VAC 純阻性負載） 操作頻率 ≤6000 次/小時
寬電壓：200-480VAC；溫度傳感器形式：A: PTC 溫度傳感器； B：雙金屬溫度傳感器
精 度: 溫度漂移 ±1000 ppm/℃ 重復精度 ±0.5%（全量程范圍內）
指示方式: 相序電源指示燈 LED 相序保護指示燈 LED 電機溫度保護指示燈 LED
環 境: 工作溫度 -20~60℃ 工作濕度 ≤R.H 95%
存儲溫度 -30~80℃ 存儲濕度 ≤R.H 95%
防護等級: IP20
污染等級: 3
外形尺寸: 26.6×80×100 mm
重 量: 約 300g
安裝方式: DIN 35 導軌安裝
端子擰緊力矩: 大 0.5Nm
電磁兼容性 EMC： EN 61000-6-2 EN 61000-6-3 GB/T 17799-2
