FreePwm’s
solar power and air power water supply system
深圳富睿電子科技有限公司的FP-SAWSS太陽能熱水系統包含有兩大子系統：太陽能加空氣能制水系統和水控機管理系統。太陽能加空氣能制水系統盡量利用太陽能制造熱水減少能源損耗并負責管理水控機的供電系統，水控機管理系統通過485總線對水控機的開關、費率、用戶卡使用流水和掛失等終端數據管理。

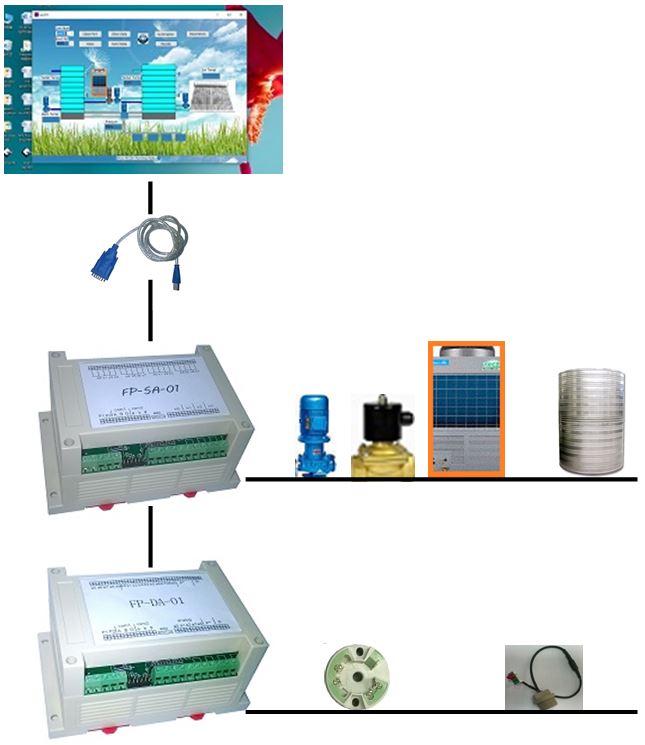

一、太陽能加空氣能制水系統
<1.1>APP上位機系統
*系統界面友好美觀，通俗易懂，顯示準確。
*管理信息化，數據格式靈活，含Excel固定格式。
*圖標按鈕控制-進入手動模式后，相應的現實圖標即為起停按鈕。
*參數設置完善，實現無人值守功能，有連續100天自動運行記錄。
*系統平臺：32位win7；32位/64位win8/10；內存、CPU：無需求。
*SQL Server2007數據庫記錄供水時段，液位，溫度等數據。
*搭載4G模塊支持遠程操作。
<1.2>下位機系統
*主控系統FP-SA-01：Cortex M0+嵌入式內核。
*16路交流輸出，驅動能力為2AAC，輸出部分沒有過流保護單元。
*2路485串口，用于上位機通信和數據采集。
*自帶時鐘電路，支持脫機工作（無上位機）。
*支持各種供電模式。
#數據采集FP-DA-01： Cortex M0+嵌入式內核。
#16位ADC精度，5000/s，20路采樣能力。
#單端20路/差分4路。
#輸入量程：±10V，±5V，±2.5V，0～10V，0～5V。
#可設置調整采集精度16位，12位，10位，8位。
#2路485串口，用于主控系統通信和數據采集拓展。
#自動結果平均功能，自動校驗功能。
#支持各種供電模式。
#20路采集端可任意定義為模擬量和開關量。
1.2.3、終端設備：溫度變送器、壓力變送器、液位計、水箱、水泵、電磁閥、止回閥、排氣閥、承壓箱、485數據線等。
