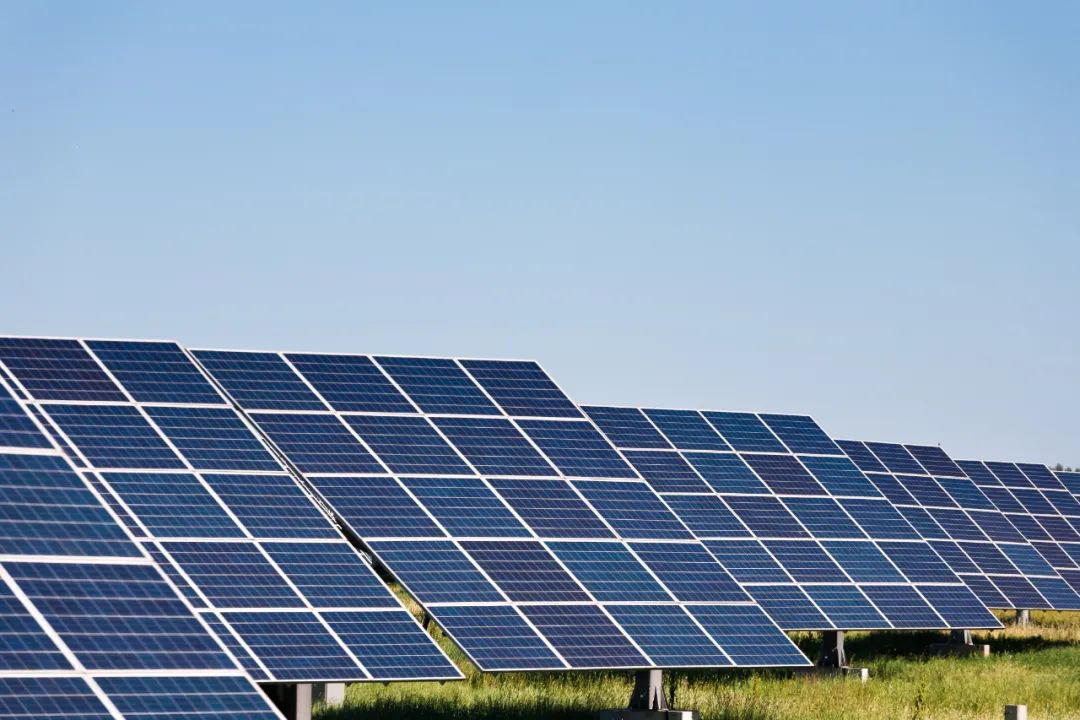

國際可再生能源署預測，到2050年，全球可再生能源發電的占比將達到86%，其中光伏占比將超過25%，成為主力能源。光伏是太陽能光伏發電系統的簡稱，是一種利用太陽電池半導體材料的光伏效應，將太陽光輻射能直接轉換為電能的一種新型發電系統。
目前，我國已成為了光伏發電新增裝機容量世界排名第一的國家。隨著國內光伏產業的迅速發展，建立一套完整的監控系統達到實時了解電站運行情況的目的，成為了急需解決的問題。光伏電站中涉及到的監控設備種類繁多，其監控系統主要由逆變器廠商隨設備提供，不同廠商提供的逆變器控制系統并不共通再加上光伏發電站所處的環境非常惡劣，這對光伏發電監控系統的傳輸設備（工業以太網交換機）的性能要求相當苛刻。
方案特點
邁威通信光伏發電數據采集系統是通過逆變器控制系統，實現對啟動控制，每個匯流箱的電流電壓讀取，發電數據讀取，有功功率，無功功率，無功反饋，箱變FU熔斷，斷路器狀態，高溫跳閘，油位告警，操作室門，負荷開關分閘，溫度告警，壓力異常，控煙信號，AGC（有功功率控制），AVC（無功功率控制）等等一系列系統進行控制，進而保證光伏發電的穩定與控制性，主要有以下5方面的特點：
01通過可靠的光纖以太環網，避免電磁場干擾，實現逆變器的遠程數據監控和與中心系統的實時通訊；
02支持 Vlan/QoS 等數據處理功能，保證監控控制數據優先傳輸；
03對傳輸設備的高低溫，防靜電，防雷擊性能要求很高；
04支持環網冗余自愈功能，當網絡發生故障時可快速恢復；
05提供便捷的網絡管理功能和診斷功能，協助操作人員對網絡系統和業務系統進行遠程故障分析和定位。
方案概述

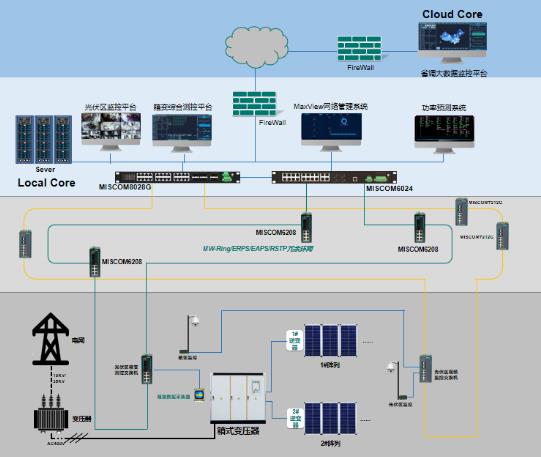

由于光伏陣列相距較遠且統一歸中心控制室管理，邁威通信在光伏區的逆變器通訊控制系統大部分采用光纖聯網，環型組網的方式，逆變器內部通訊箱集成通訊模塊，將逆變器的各個數據通過交換機上傳到中控室核心交換機，再通過后臺交換機將數據傳給后臺服務器。環形組網的方式優點在于雙路備份傳輸，光纜斷開時數據即可通過另一路備用進行傳輸，光纜建設成本較低，易于維護管理。
相關產品
核心機房產品

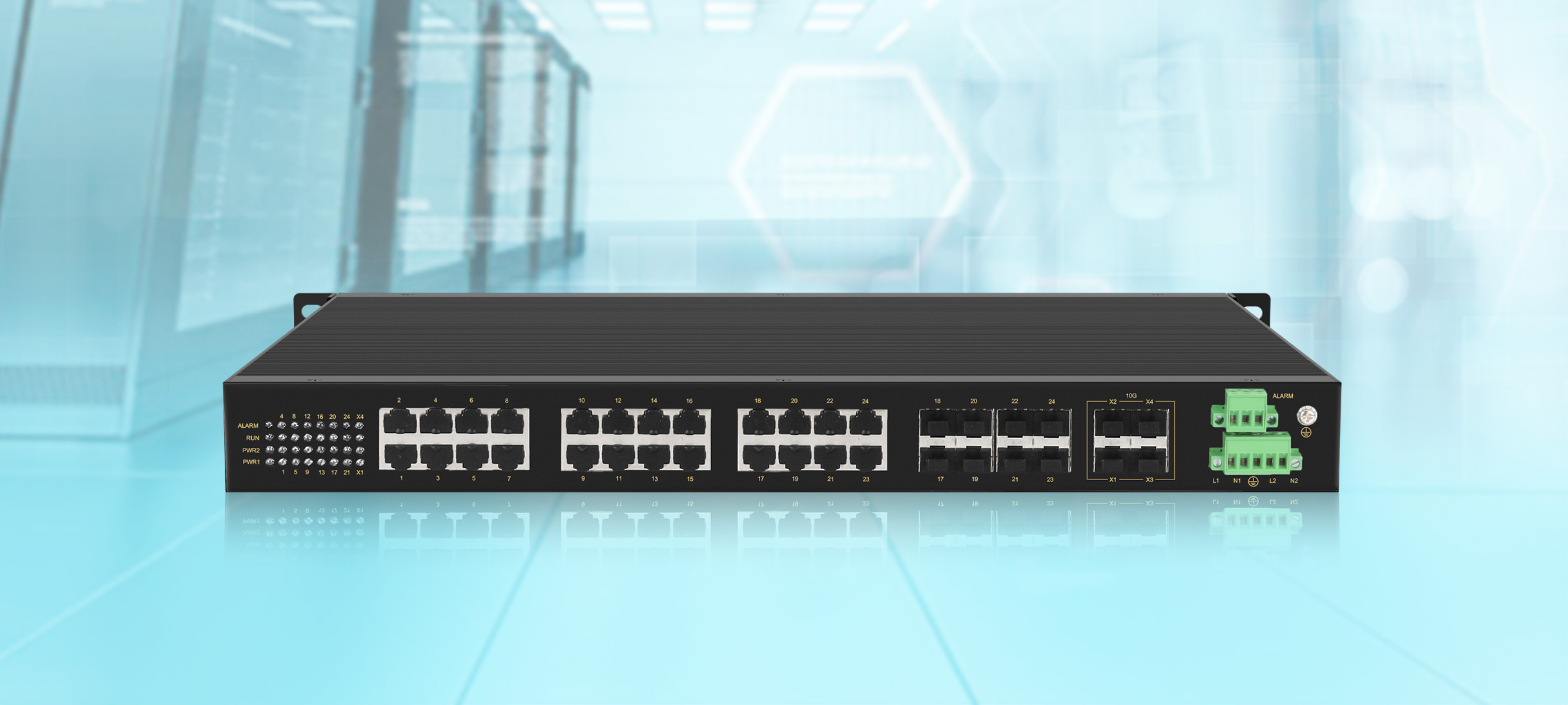

①MISCOM8028G-4XGF-8GC-16GT
28口三層萬兆全光機架式工業以太網交換機
◆支持4路萬兆SFP+以太網接口、8路千兆Combo光電復用接口、16路1000Base-LX接口，為用戶提供靈活的組網方式；
◆小于20ms的快速光纖環網冗余(MW-Ring)，增強了系統通信的可靠性；
◆支持靜態路由，支持RIP v1/v2、OSPF v1/v2等多種動態路由協議；
◆支持IGMP、PIM-SM、PIM-DM等多種組播協議；
◆高強度封閉鋁制外殼，IP40的防護等級，無風機高效散熱，使系統能夠可靠地工作在嚴酷而危險的工業環境(-40~+70℃)中。
?、贛ISCOM7028-4GF
28口二層千兆網管型機架式工業以太網交換機
◆提供靈活的組網方式：支持4千兆+24百兆的以太網接口，千兆和百兆冗余環網；
◆千兆SFP接口，可以支持熱插拔的LC光纖接口模塊和RJ45電口模塊；
◆百兆電口10/100M自適應，全/半雙工，MDI/MDIX自適應模式，千兆光口1000M，全雙工；
◆小于20ms的快速光纖環網冗余（MW-Ring），增強了系統通信的可靠性；
◆采用高強度封閉鋁制外殼，IP40防護等級，無風機外殼散熱，持久耐用，穩定可靠；
◆-40℃~85℃工作溫度，滿足惡n劣工業環境應用要求；
◆采用工業級電源設計，多種電源方案可選，滿足用戶靈活應用；
◆符合IEC61850-3標準，符合國網A類標準。
光伏陣列產品
①MISCOM7212G-4GF-8GT
12口二層全千兆網管型卡軌式工業以太網交換機
◆12個千兆以太網接口，為用戶提供靈活的組網方式；
◆千兆SFP接口，可以支持熱插拔的LC光纖接口模塊和RJ45電口模塊；
◆8個10/100/1000Base-T自適應以太網接口（全雙工、半雙工），支持自動MDI/MDI-X連接，并支持4個千兆SFP光口；
◆小于20ms的快速光纖環網冗余(MW-Ring)，增強了系統通信的可靠性；
◆采用高強度封閉鋁制外殼，IP40防護等級，無風機外殼散熱，持久耐用，穩定可靠；
◆-40℃~85℃工作溫度，滿足惡劣工業環境應用要求；
◆ 采用工業級電源設計，多種電源方案可選，滿足用戶靈活應用。
?、贛ISCOM6208
8口二層百兆網管型卡軌式工業以太網交換機
◆8路百兆以太網接口，為用戶提供靈活的組網方式；
◆百兆電口10/100M自適應，MDI/MDIX自適應模式，全/半雙工；
◆小于20ms的快速光纖環網冗余(MW-Ring)，增強了系統通信的可靠性；
◆支持基于端口、IEEE802.1P和ToS/DiffServe的QoS，提高通信質量；
◆采用高強度封閉鋁制外殼，IP40防護等級，無風機外殼散熱，持久耐用，穩定可靠；
◆支持工業級帶隔離電源，可提供冗余雙電源輸入，滿足高可用性的要求；
◆-40℃~85℃工作溫度，滿足惡劣工業環境應用要求。
