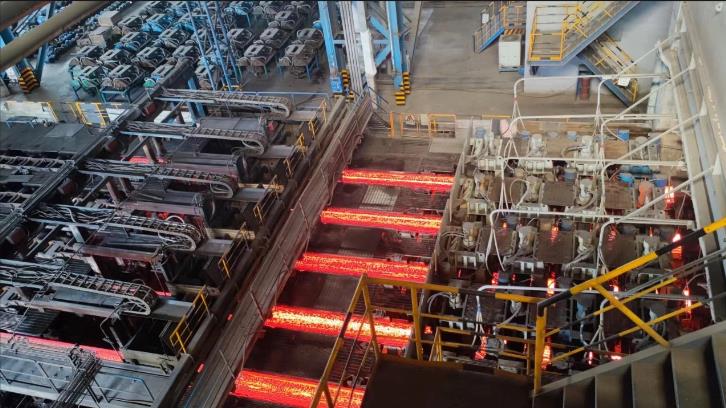

智能化轉型離不開高效工業網絡的建設。隨著智能制造政策口號的提出，5G、物聯網、大數據、人工智能等方面的技術成熟，傳統鋼鐵冶煉和化工制造業也逐步實行數字化、平臺化、智能化、精細化管理。由于鋼鐵化工廠通常是上下游產業工序合作，工廠園區的占地面積大，生產流程長且復雜，產業鏈條層級多，數據來源分散、標準不一致，呈現出較為明顯的管理孤島特點，因此對于該行業的工業網絡建設，通常呈現出定制化和私有化特征。
方案概述

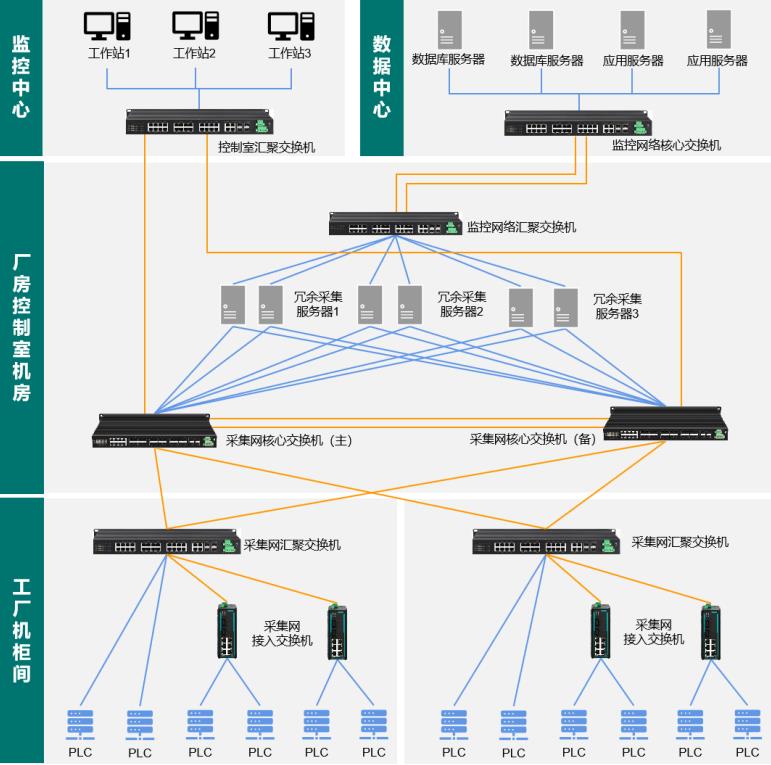

邁威通信針對鋼鐵化工行業特點并結合自身豐富的工業通信研究經驗，遵循“核心-匯聚-接入”的三層典型架構，以及環網冗余和VRRP備份的設計思路，從現場的機柜PLC到集控中心，構建整套環境適應性高、安全冗余保護、業務場景靈活的網絡系統，滿足各個業務部門對數據傳輸交換網絡的使用需求，完成對生產過程各設備數據的實時收集，并通過數據中臺和業務中臺對數據進行整理分析，最終基于流程優化實現控制物料消耗、降低噸鋼成本、提高精益化管理，提升設備管理水平。
方案特點
該方案前端通過PLC控制水、氧氣、壓縮空氣等能源介質的使用和運行，使用光纖收發器將信號遠距離回傳，操作站匯聚多個PLC的信息，通過2路主備光纖連接到集控中心，通過MW-Ring環網協議，實現骨干網絡的冗余線路保護。產品支持VLAN、ACL、QoS等數據處理，保證監控數據優先傳輸;支持VRRP、MSTP/ERPS/MW-Ring、鏈路聚合等冗余備份技術，保證網絡的高可靠穩定運行。
優勢
豐富產品線：邁威提供光纖收發器、二層接入交換機、千兆匯聚交換機、萬兆核心交換機等全系列工業級網絡產品;
穩定可靠的網絡：支持MW-Ring/ERPS/EAPS/RSTP等多種冗余環網，滿足現場可靠、穩定組網需求，支持端口綁定、端口鏡像、802.1X、QOS、風暴抑制、ACL等功能，保證網絡信息安全;
智能運維：自研MaxView網絡管理系統，可對所有管理型交換機進行統一的遠程監控管理和操作配置，方便網絡建設和調試維護人員隨時了解網絡運行情況和參數配置，同時支持二次開發，滿足多樣化管理需求;
工業設計：-40℃~85℃工業級寬溫，獨立冗余電源設計;工業級硬件標準，滿足IP40、EMC四級等，具有防塵、防靜電、抗電磁場干擾等。
相關產品
?、費ISCOM8028GX-4XGF-16GT-8GC
28口三層萬兆全光網管型機架式工業以太網交換機
◆支持4路萬兆SFP+以太網接口、8路千兆Combo光電復用接口、16路1000Base-LX接口，為用戶提供靈活的組網方式;
◆小于20ms的快速光纖環網冗余(MW-Ring)，增強了系統通信的可靠性;
◆支持靜態路由，支持RIP v1/v2、OSPF v1/v2等多種動態路由協議;
◆支持IGMP、PIM-SM、PIM-DM等多種組播協議;
◆提供2路電源輸入：AD220(85~264VAC/110~370VDC)單電源、冗余電源，方便客戶靈活選型;
◆高強度封閉鋁制外殼，IP40的防護等級，無風機高效散熱，使系統能夠可靠地工作在-40~+70℃嚴酷而危險的工業環境中。
?、贛ISCOM7028G-4GC-24GT
28口二層全千兆網管型機架式工業以太網交換機
◆支持4路千兆Combo光電復用接口、24路10/100/1000Base-T接口，為用戶提供靈活的組網方式;
◆千兆SFP接口，可以支持熱插拔的LC光纖接口模塊和RJ45電口模塊;
◆小于20ms的快速光纖環網冗余(MW-Ring)，增強了系統通信的可靠性;
◆采用高強度封閉鋁制外殼，IP40防護等級，無風機外殼散熱，持久耐用，穩定可靠;
◆-40℃~75℃工作溫度，滿足惡劣工業環境應用要求;
◆采用工業級電源設計，多種電源方案可選，滿足用戶靈活應用。

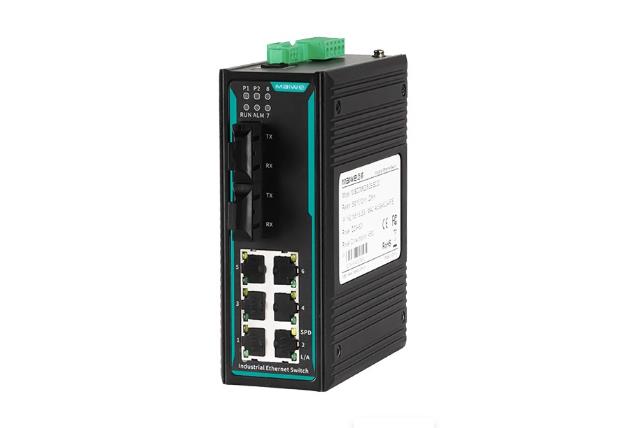

?、跰ISCOM6208系列
8口二層百兆網管型卡軌式工業以太網交換機
◆8路百兆以太網接口，為用戶提供靈活的組網方式;
◆百兆電口10/100M自適應，全/半雙工，MDI/MDIX自適應模式;
◆小于20ms的快速光纖環網冗余(MW-Ring)，增強了系統通信的可靠性;
◆支持基于端口、IEEE802.1P和ToS/DiffServe的QoS，提高通信質量;
◆采用高強度封閉鋁制外殼，IP40防護等級，無風機外殼散熱，持久耐用，穩定可靠;
◆支持工業級帶隔離電源，可提供冗余雙電源輸入，滿足高可用性的要求;
◆-40℃~85℃工作溫度，滿足惡劣工業環境應用要求。
