高精度、體積小、重量輕、空心浮軸，無軸承或其他接觸，易于安裝，用于絕對位置的數字接口，對極端溫度、沖擊、EMI、RFI和磁場具有高耐受性，滿足各種惡劣環境應用的要求，包括太空、航空電子設備和國防。
DS 產品規格
|
型號
|
外徑/內徑/厚度
|
重量
|
分辨率
|
精度
|
最高轉速
|
|
DS-16
|
16/4/8 mm
|
3.1 g
|
16 bit
|
±0.020°
|
4000 rpm
|
|
DS-25
|
25/6/7 mm
|
10 g
|
17-19 bit
|
±0.010°
|
4000 rpm
|
|
DS-40
|
40/10/10 mm
|
20 g
|
17-19 bit
|
±0.010°
|
4000 rpm
|
|
DS-58
|
58/20/10 mm
|
30 g
|
18-20 bit
|
±0.008°
|
4000 rpm
|
|
DS-70
|
70/30/10 mm
|
49 g
|
19-21 bit
|
±0.006°
|
1500 rpm
|
|
DS-90
|
90/50/10 mm
|
55 g
|
19-21 bit
|
±0.006°
|
2000 rpm
|
|
DS-130
|
130/90/10.5 mm
|
84 g
|
19-21 bit
|
±0.006°
|
2000 rpm
|
DS 產品參數
測量范圍：單圈絕對位置
旋轉方向：可調順時針/逆時針（默認方向與編碼器底部相同）
通信接口：SSi / BiSS-C
串行輸出：差分 RS-422
安裝偏心度：±0.1 mm
軸向安裝公差：±0.1 mm
供電電壓：5V ± 5%
工作溫度：-40°C 至 +85°C，（可選：-55°C至+125°C）
相對濕度：< 98% 無冷凝
抗沖擊性：100 g 持續 11 ms（DS-16/40 持續6ms）
振動功能：20 g 10 至 2000 Hz
電磁兼容：IEC 6100-6-2、IEC 6100-6-4
DS 典型應用
- 光電轉臺
- 主動防空系統
-
航天航空
-
半導體覆蓋計量系統
-
醫學全息術
-
數字腹腔鏡手術系統
-
脊柱手術機器人
- 手術機器人大師
- 外科能量設備
- 種植牙手術機器人
- 輪位測量
- 農業機器人
VL 系列產品

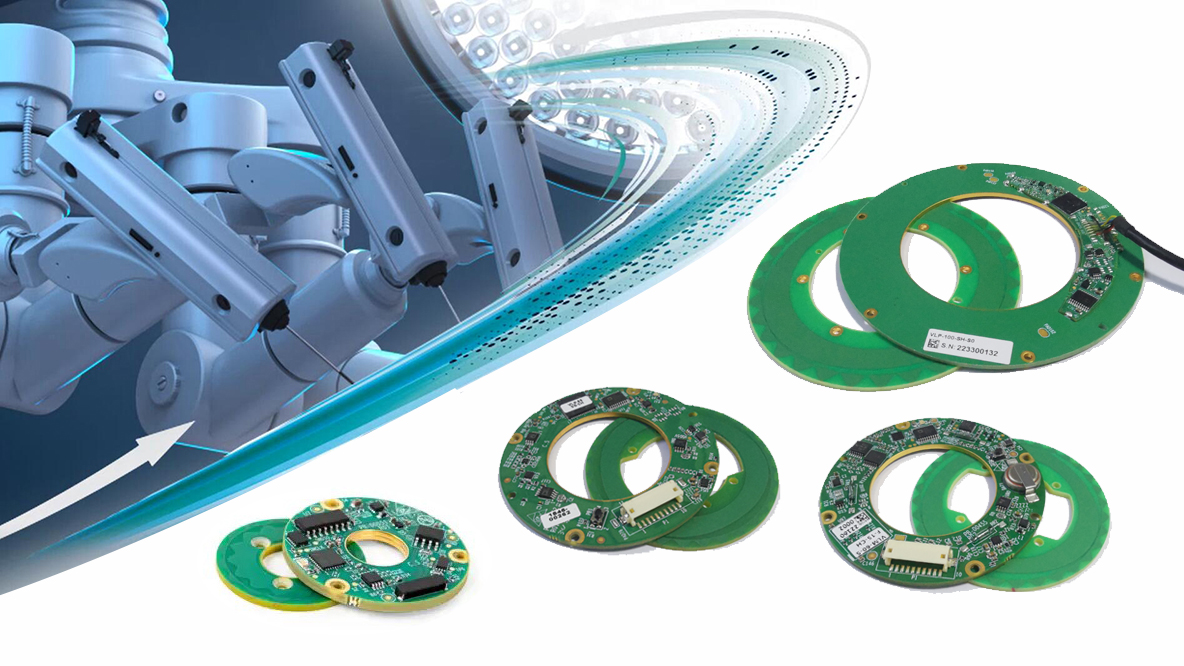

超輕、超薄，兩片式設計，空心浮軸，無軸承或其他接觸，同時使引線能夠穿過空心軸，高精度，用于絕對位置的數字接口，對電磁干擾、射頻干擾和磁場具有高耐受性，產品易于集成、精確和可靠，這些特性，使VL系列產品成為高端醫療、汽車、機器人、和工業自動化應用的首選。
VLX 產品規格
|
產品型號
|
外徑/內徑/厚度
|
重量
|
分辨率
|
精度
|
最高轉速
|
|
VLX-25
|
25/2.2/6.3 mm
|
3.6 g
|
17-19 bit
|
±0.035°
|
6000 rpm
|
|
VLX-35
|
35/11/6 mm
|
5.5 g
|
17-19 bit
|
±0.05°
|
6000 rpm
|
|
VLX-60
|
60/25/8 mm
|
14 g
|
18-20 bit
|
±0.015° /
±0.010°
|
4000 rpm
|
|
VLX-80
|
80/35/9.6 mm
|
33 g
|
19-21 bit
|
±0.010° /
±0.006°
|
2000 rpm
|
|
VLX-100
|
100/48/9 mm
|
40 g
|
18-20 bit
|
±0.010° /
±0.006°
|
4000 rpm
|
|
VLX-140
|
140/90/10 mm
|
72 g
|
19-21 bit
|
±0.010° /
±0.006°
|
2000 rpm
|
|
VLX-170
|
170/110/10 mm
|
106 g
|
19-21 bit
|
±0.010° /
±0.006°
|
2000 rpm
|
|
VLX-247
|
247/171/10.7 mm
|
220 g
|
18-20 bit
|
±0.010° / 0.006°
|
4000 rpm
|
|
VLM-60
|
60/25/8 mm
|
15 g
|
17 bit
|
±0.010°
|
4000 rpm
|
VLX 編碼器經過測試，符合IEC 60068-2中最嚴格的工業環境條件，擁有一鍵自動校準功能。典型應用包括高精度手術機器人、半導體機器人、協作機器人、多軸自動化機械以及汽車應用。
VLM-60 是一款超薄型空心軸絕對旋轉編碼器，非常適合空間有限的多軸應用。這種類型的多圈編碼器常用于工業自動化機器人以及生產線多軸機械、制造過程機械以及各種需要精度和可靠性的伺服電機。通過其 17 位單圈和 15 位多圈分辨率確保順利和連續生產，主機在啟動期間和整個操作過程中從編碼器讀取精確的多圈位置。通過內置電池或與外部電源的連接，VLM-60在電源故障或機器停機的情況下保持多圈絕對位置。
VLP 產品規格
|
產品型號
|
外徑/內徑/厚度
|
重量
|
分辨率
|
精度
|
最高轉速
|
|
VLP-25
|
25/2.2/6 mm
|
8 g
|
17-19 bit
|
±0.035°
|
6000 rpm
|
|
VLP-35
|
35/2.2/6.2 mm
|
10.4 g
|
17-19 bit
|
±0.035°
|
6000 rpm
|
|
VLP-60
|
60/25/6 mm
|
16 g
|
18-20 bit
|
±0.01°
|
4000 rpm
|
|
VLP-80
|
80/35/6.6 mm
|
21 g
|
19-21 bit
|
±0.006°
|
2000 rpm
|
|
VLP-100
|
100/48/7 mm
|
42 g
|
18-20 bit
|
±0.006°
|
4000 rpm
|
|
VLP-140
|
140/90/8 mm
|
80 g
|
19-21 bit
|
±0.006°
|
2000 rpm
|
|
VLP-170
|
170/110/8 mm
|
110 g
|
19-21 bit
|
±0.006°
|
2000 rpm
|
|
VLP-247
|
247/171/9 mm
|
220 g
|
18-20 bit
|
±0.006°
|
4000 rpm
|
|
VLR-100
|
105/53/12.5 mm
|
178 g
|
18-20 bit
|
±0.006°
|
4000 rpm
|
VLP 系列編碼器是專為惡劣環境而設計的高性能位置傳感器，特別適用于航空航天和防務等各類應用。 VLP編碼器擁有非常高的精度，并提供了卓越的性能與尺寸比。產品經測試符合MIL-STD-810標準，并不容易受磁場影響?？筛鶕?jù)應用具體需求，定制不同的涂層、連接器和電線。
VL 產品參數
測量范圍：單圈絕對位置（VLM為多圈）
旋轉方向：可調順時針/逆時針（默認與編碼器底部相同）
通信接口：SSi / BiSS-C
串行輸出：差分 RS-422
安裝偏心度：±0.1 mm
軸向安裝公差：±0.1 mm
供電電壓：5V ± 5%
工作溫度：-25°C 至 +65°C（VLP：-40°C至+105°C）
相對濕度：< 98% 無冷凝
抗沖擊性：100 g 持續 11 ms
振動功能：7.7 g 20 至 2000 Hz
電磁兼容：IEC 6100-6-2、IEC 6100-6-4
防護等級：IP 40
VL 典型應用
- 光電雷達攝像機
- 導航和引導系統
- 執行器和機械臂
- 外科能量設備
- 醫療和手術機器人
- 工業機器人和協作機器人
- 伺服電機和多軸機床
- 半導體行業的晶圓處理
- 激光掃描儀和投影系統
- 工業自動化
- 汽車行業
產品詳細資料請聯系我們
