了解LOGO!
　　第一次接觸LOGO！是在一個熱電項目的化學水處理控制系統中，它小巧的外觀、靈活的配置給人留下了深刻的印象。接下來在西門子自動化與驅動事業集團組織的各種巡展及相關行業自動化展會中頻頻與其相遇。特別是在2005年參加西門子自動化專家會議上聆聽了部分專家講述的LOGO!在相關行業領域中的應用之后，為此后我們的項目應用開拓了思路。先后圍繞電力企業的發電領域及發電機組廢棄物綜合利用領域積極開展了LOGO!的應用，為企業節能降耗，走綠色環保之路奠定了良好基礎。

　　選擇LOGO!
　　發電機組輔助系統主要為整個機組的安全穩定運行提供可靠保障，是機組的重要組成部分。其中，空氣壓縮系統主要應用于機組的物料輸送、鍋爐吹灰、設備冷卻、樹脂顆?；旌锨逑醇皻鈩?dòng)元件控制等領域。復合式干燥器主要為空氣壓縮系統進行空氣干燥。根據發電機組所處工業環境的要求，對空氣壓縮系統的干燥過程控制須具有安全、穩定、可靠、便捷等特性。

　　當前可編程控制器（PLC）是專為工業環境下應用而設計的工業控制設備，已成為電氣控制系統中應用最為廣泛的核心，本項目選擇采用SIEMENS LOGO!作為控制系統，對復合式干燥器的工藝過程進行控制，具有抗干擾能力強、結構簡單、經濟可靠、小巧靈活、使用方便、通用性強等優點， 可輕松簡便的實現對空氣壓縮系統干燥過程的控制。同時，LOGO!功能強，易于操作，且編程簡單，維護方便，并配有通訊接口，可方便各級連接，在應用過程中具有較高的性價比，可實現對整個系統低成本運行的自動控制與監測。
　　應用LOGO!
　?。?）應用簡述

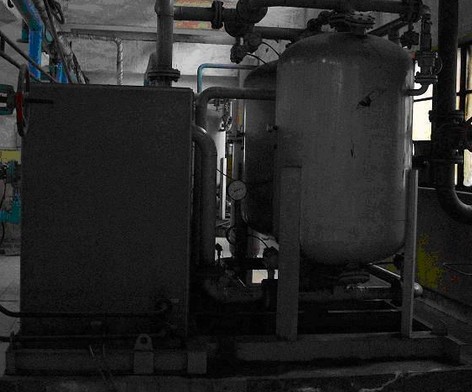

　　華電青島發電有限公司#1、#2發電機組空壓機房冷干機主要由冷凍干燥器、過濾器、吸附干燥器及其控制系統組成。
　　潮濕的熱空氣首先進入冷凍干燥器部分的預冷器，在此被外流的冷空氣預冷，預冷器的作用一方面是冷量的回收利用，另一方面則是保證有效供氣量，降低回流空氣的相對濕度，預冷后的空氣在蒸發器中被進一步冷卻至1.7℃，壓縮空氣的冷卻使水蒸氣進一步冷凝下來，含有液態水的壓縮空氣進而進入高效離心式液氣分離器，在離心力和重力作用下，水分被分離并從自動排放裝置排放。
　　經過冷凍干燥處理后的壓縮空氣接著進入吸附干燥部分，然后成為達到露點指標要求的干燥空氣，并再次流經預冷器，使自身溫度升高，基本恢復為原先的體積流量供用戶使用。復合式干燥器中的吸附干燥部分采用雙塔結構，利用變壓吸附的機理，實現再生以及連續工作的目的。
　　該系統的核心控制部分采用了SIEMENS LOGO!智能邏輯控制器及觸摸顯示屏。控制對象包括一臺冷凍式干燥器，一臺無熱再生干燥器，為了使制冷系統安全運行，控制系統采取了多重保護措施，對各關鍵參數進行監控，一旦發生異常，立即報警并保護停機。在系統正常運行時，可監視制冷系統各監測點溫度、無熱再生干燥塔工作狀態等。另外，干燥機組為DCS提供：干燥器的運行信號，停止信號，故障信號，遠程狀態信號。干燥器機組接收DCS信號：遠程啟動信號，遠程停止信號，聯鎖空壓機運行信號。
　　利用SIEMENS LOGO!實現對復合式干燥器的控制，實踐使用結果表明：該系統運行平穩可靠，效率高，空氣壓縮系統中的水分大幅度降低，其應用為發電機組的安全穩定經濟運行奠定了基礎，為企業節能降耗發揮了重要作用。
　?。?）工藝流程介紹
　　無熱再生空氣干燥器是根據變壓吸附的原理，采用逆流無熱再生的方法，雙塔切換，一塔吸附，另一塔再生，相互交替工作。利用壓力越高，吸附劑吸附的水蒸氣量越多的特性，使吸附劑在壓力下吸附，并利用吸附的熱反應，使吸附劑獲得吸附熱。然后，將已干燥空氣的一部分，通過節流、減壓引接到待再生的干燥塔內，有效地利用該塔吸附劑床層中仍保留的吸附熱，對吸附劑所吸收的水分進行脫附干燥而完成再生，達到無熱再生的目的。
　　工藝流程如下圖：
　　干燥器上的干燥塔成對配置，交替工作。標準工作周期為10分鐘。一個工作周期的工作狀況如下：
　　表1

　?。?）系統硬件配置

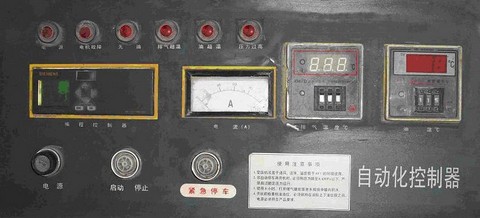

　　系統主要硬件配置為SIEMENS LOGO!230RCL，如下圖：

　　（4）軟件開發
　　SIEMENS LOGO！編寫程序簡單方便，可以用PC 機專用的LOGO！編程軟件編程下載，也可在現場用LOGO！一體的操作面板（帶按鍵和液晶顯示）輸入。可采用現場手動輸入的方法實現LOGO！的編程。LOGO！的編程語句是用功能塊和邏輯圖來表達的。

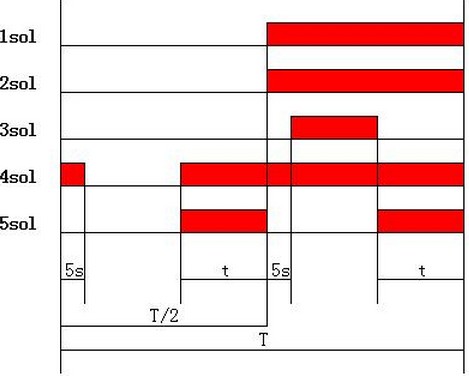

　　控制模塊的控制時序圖如下圖：
　?。?）使用LOGO! 的體會
　　本文討論了基于SIEMENS LOGO！智能邏輯控制器的發電機組輔控系統的設計與實現，充分發揮了該系列控制器性能優異、配置靈活、控制可靠、編程方便以及便于現場調試的優點。在實際應用中，該系統運行效果良好，具有較高的自動化水平，實現了設計目標與要求，為機組的安全穩定運行提供了可靠保障。同時，該項目也獲得了業內專家及用戶的一致好評，具有一定的推廣價值。
