客戶簡介：
漳村煤礦是潞安礦業（集團）公司下屬的一座國有特大型礦井，先后被原煤炭部首批命名為現代化礦井、部特級質量標準化礦井、部特級高產高效礦井，國家環境保護委員會命名為“全國環境保護先進企業”。
漳村礦于1958年建井，先后經過兩次改擴建，設計生產能力為150萬噸/年，實際年生產能力達到300多萬噸。礦附設一座年入能力為240萬噸的現代化選煤廠和一座設計能力為22萬噸/年的煤氣化廠。
客戶需求：
·辦公信息網絡與控制現場網絡一網到底
·足夠帶寬保證多種網絡數據的暢通傳輸（視頻數據、控制數據）
·不同工藝段間通訊隔離
·井上網絡與井下網絡保證不間斷的通訊
·簡單方便的網絡管理
客戶決定：
·SCALANCE X414-3E交換機搭建辦公網絡和控制網絡
·采用SCALANCE X414-3E交換機搭建冗余千兆光 纖環網
·利用Web瀏覽器對SCALANCE X-3E交換機進行網絡管理，劃分VLAN保證各工藝段間數據傳輸互不干擾
·井上千兆光纖環網與井下前兆冗余環網間采用冗余連接，保證網絡通訊不中斷
解決方案：
·井下采用14臺SCALANCE X414-3E工業以太網交換機搭建單模千兆光纖HSR（High Speed Redundancy Ring）環網。連接變電所、風井、采區皮帶等多個工藝段。各工藝段間劃分VLAN，從而使數據間傳輸互不干擾。
·井下環網通過防火墻與冗余服務器最終實現與調度中心的千兆環網連接。
·調度中心采用7臺SCALANCE X414-3E工業以太網交換機搭建千兆HSR（High Speed Redundancy Ring）環網。實現數據服務器、監控服務器與控制設備和現場攝像設備之間的通訊管理。
·SCALANCE X414-3E工業以太網交換機是模塊化設備，在設備不需要停機，不影響生產的過程中，可實現對設備端口數量的增減，以及對故障設備的更換。

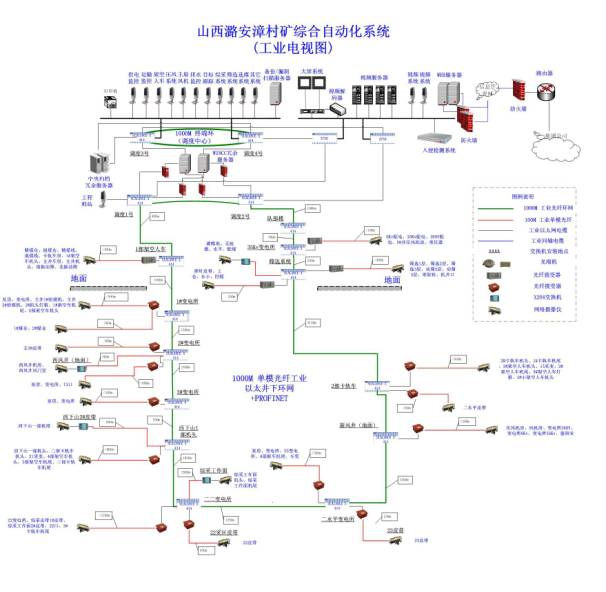

·網絡結構：
