上回我們說到GM在1968年發布了“標準機器控制器”開發的招標書后，有7家公司應標，最后只有3家公司提供了實際原型機進行項目測試，它們分別是數字設備公司（DEC）、信息儀表公司（3-I）和貝德福德協會（Bedford Associates）。（前情回顧：菲家講臺 | PLCNext談古道今系列之PLC誕生記（一））
PDP-14
DEC公司于1957年創建，創始人之一奧爾森1906年2月20日生于康涅狄格州，1952年獲MIT碩士學位，隨后在林肯實驗室工作，在1957年成立了DEC公司，開發小型計算機系統。1975年，DEC公司徹底控制了小型計算機市場，并于躋身《財富》雜志評選的美國500強公司。1981年8月IBM公司首次將其個人計算機公布于世，席卷整個市場，直接與DEC開始正面交鋒。DEC搖身一變成為IBM的頭號競爭對手，但終究弱于IBM的強大，而慢慢退出歷史舞臺。
說完了DEC公司，我們回到1968年，當時在通用汽車發布招標文件后， DEC公司于1969年6月就交付了第一臺原型機PDP-14，用于控制齒輪磨床。PDP-14本質是把DEC最成功的“迷你機”PDP-8增加了工業I / O接口。PDP-14由一個控制單元和幾個外部接口盒組成?？刂茊卧ㄒ粋€可變大小的ROM，最多包含4k的12位指令。存儲器分為256個字節。通過擴展最多可以處理256個輸入輸出。
DEC的PDP-14安裝后一直運行到1970年。但是為了修改DEC程序，客戶應用程序必須發給DEC公司，修改好的的內存板發還給工廠，一般處理一個程序大約需要一周的時間。這一處理方法，是DEC公司最終被替換的主要原因。
PDQ-II

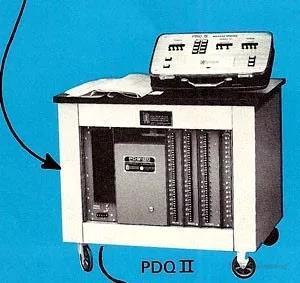

與此同時，與Hydra-matic計算機部門關系比較好的信息儀表公司（3-I）也交付了他們的設備PDQ-II。對于計算機小組來講，PDQ-II提供的高級邏輯運算功能的優勢非常明顯，因此力推PDQ-II也就自然而然。3-I公司將其方案以及復雜的編程，用于正離合器生產線的控制，運行效果很好。由于其強大的運算能力，PDQ-II很快便揚名計算部門。但是跟當時的其他計算機一樣，為了重新編寫程序，PDQ-II必須編寫一個布爾程序，然后使用微型計算機接口以電傳打字機打孔紙帶方式，使用特殊的加載器加載程序。這雖然比DEC的回原廠修改好很多，但除了計算部門，對于其他電氣部門來說都非常不便。無論如何，PDQ-II還是在GM一直運行到1971年后，被Modicon 084全面替換。
話說3-I公司，正是由于這次項目合作，總裁約翰·杜特（John Dute）意識到自己的小公司缺少增強核心競爭力的資源，而當時以變阻器，繼電器和電機控制而聞名的Allen-Bradley（A-B）表示有興趣提供所需的支持，購買了3-I的25％的股份，擁有PDQ-II控制器的銷售權以及購買3-I的選擇權，并于1969年底獲得了3-I。從此Allen-Bradley開始轉向生產固態控制設備。Allen-Bradley在1985年被Rockwell International羅克韋爾國際集團囊獲。2001年，羅克韋爾將Collins航空電子及通訊業務分離，變成了獨立的羅克韋爾自動化公司。
Modicon 084
最后輪到了貝德福德協會（Bedford Associates）帶來的Modicon 084登場。在談?wù)撛撛O(shè)備前我們不得不去認識一下傳奇人物Dick Morley以及之后的Modicon公司。Bedford Associates由Dick Morley和George Schwenk于1964年成立，是一家新英格蘭控制系統工程公司。他們的主要客戶是新英格蘭機床制造商，面臨著來自歐洲和日本的激烈競爭。

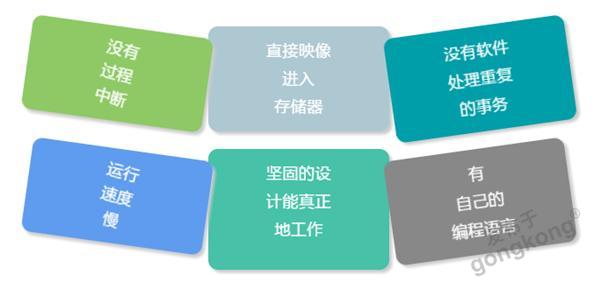

1968年1月1日，Morley先生起草了一個備忘錄，他寫到：“這個東西應有如下特性：沒有過程中斷；直接映像進入存儲器；沒有軟件處理重復的事務；運行速度慢（莫利隨后認識到該特性是一個錯誤）；堅固的設計以便能真正地工作；有自己的編程語言（幾個月之后出現了梯形圖邏輯）”。
誰又能想到這一備忘錄的初衷，僅僅是因為當時身為機床操作員的他，厭倦了重復性的工作，想要發明一個將所有功能都集于一個編輯器的一勞永逸的“神器”。貝德福德（Bedford）小組在3月啟動了原型， 4月啟動了新的單元（他們綽號為“笨蛋”），并在Landis Machine的一次展示中進行了演示，廣受好評，隨后幾個潛在客戶和機器制造商反饋的主要結果決定使用梯形圖邏輯進行編程。
1968年5月，Bedford銷售經理Lee Rousseau參加了在費城舉行的年度西屋機床論壇。通用汽車公司Hydra-matic的Bill Stone發言，并介紹了Hydra-matic部門的標準機器控制器概念，其中包括所需的性能規格。Bedford原型工廠控制器與Stone設想的標準控制器概念緊密結合。Rousseau很快參觀Hydra-matic工廠，并提出了單獨的制造業務。根據標準機器控制器規范，Bedford成立了第七家控制公司，名為Modicon，它是Modular Digital Controller的首字母縮寫。1969年Modicon推出了“ 084” PLC，因為它是Bedford的第84個項目。

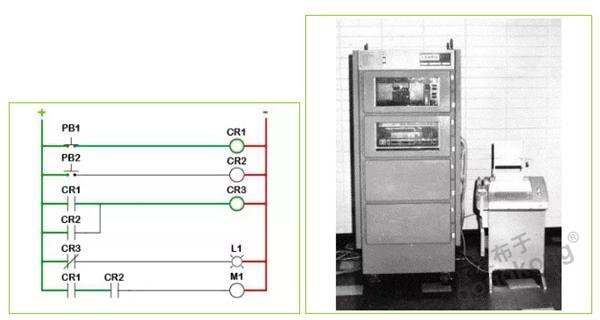

與DEC裝置一樣，“084”也用于代替控制齒輪磨床的繼電器面板。由于Modicon首創的梯形圖邏輯編程與繼電器梯形圖邏輯類似，受到了Hydra-matic部門電路系統小組的力挺。084編程相對簡單，用戶插入編程單元，選擇適當?shù)能浖K，然后鍵入梯形圖。Modicon 084的另外一個優勢是，它是唯一一個安裝在硬質外殼內的控制器，提供了其它兩個原型機所沒有的車間級的保護。
所有三個原型單元均符合規格并一直運行到1970年。在隨后兩年中，三家供應商及其支持者之間的競爭非常激烈。憑借優良的操作性能，Modicon 084成為工廠工程師和電工的首選控制器。普通的工廠工程師和電工理解梯形圖，很容易適應084。其他PLC制造商很快就模仿Modicon并提供了梯形圖邏輯。PDQ-II和PDP-14在1971年被替換，084服役已超過10年。Hydra-matic最終將最初的084返回給Modicon，并已在Smithsonian展出。其后Modicon一直在自動化行業不斷突破，1973年“084”PLC被升級為“184”PLC重新推出，1975年推出了“284”PLC，1979年推出了工業通信網絡Modbus，1994年推出了Quantum系列PLC，1997年成為施耐德電氣公司的第4個主要品牌。
說到這里，故事也接近尾聲，DEC的PDP-14作為第一臺用于現場測試的原型機，一直被業界公認為世界上第一臺PLC，而3-I的PDQ-II雖然速度和運算能力很強，但是還是與DEC的類似。Modicon 084雖然不是第一個安裝的測試原型機，但另辟蹊徑推出的梯形圖的編程方式，捕獲了當時一眾電氣工程師的心，成功替代前兩者取得勝利，也牢牢地奠定了其在自動化界的地位。
然而時代在更替，遙看半個多世紀的故事，傳統的PLC以及其梯形圖的編程方式是否還能夠繼續適應現今時代？什么才能真正引領控制技術的發展？PLCnext技術已經到來。
