1 大型注塑機液壓系統應用現狀
大型、超大型注塑機的液壓系統為滿足幾千克甚至幾萬克塑膠的注射和熔膠，往往配置比較龐大的液壓系統，通常使用多泵組系統。在開合模、熔膠、射膠等流量需求大的工序時，多泵組同時供油；在座進退、中子、調模等小流量需求時，通過接觸器或溢流閥將其中的一個或多個泵組切除，減少供油泵組臺數，通過這種方式實現流量的控制。這樣的液壓系統不可避免的存在溢流情況，且在冷卻階段電機依然空轉耗能。在提倡節能的今天，這種液壓系統正逐步被油電伺服油壓系統所替換。
2 某企業1800T注塑機的節能應用需求
某企業新開發了某型號的1800T大型注塑機，針對液壓系統，設計時要求通過油電伺服系統實現節能，需求為：系統壓力140Kgf，系統流量1000L/min，系統具備主從泵分合流控制功能。該設備性能參數見表1。

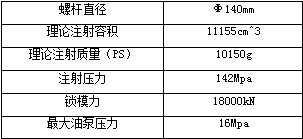

表1 設備性能參數
3 臺達VJ驅動器產品介紹

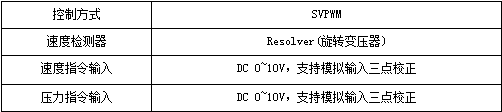

表2 硬件特性

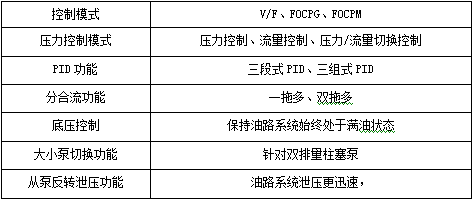

表3 功能特性
4 某企業1800T注塑機的節能應用
針對該機臺設計要求，選擇5臺臺達37kW VJ驅動器配合同步電機及100CC的內嚙合齒輪泵構成5泵分合流系統。通過分合流技術實現3個流量級別：400L/min，600L/min，1000L/min。
控制框圖如圖1。

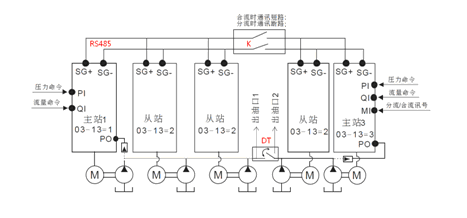

圖1 控制框圖
應用特點：通過K及DT的啟閉切換，實現了400L/min、600L/min、1000L/min三種流量的輸出。
1000L/min: 通過K及DT的閉合，上位機發送壓力、流量命令給主站1，主站1通過RS485通訊控制其余4臺驅動，用于執行合模、熔膠、射膠等動作；
600L/min：通過K及DT的斷開，上位機發送壓力、流量命令給主站1，主站1通過RS485通訊控制其右側的2臺驅動，用于執行開模等動作；
400 L/min：通過K及DT的斷開，上位機發送壓力、流量命令給主站3，主站3通過RS485通訊控制其左側的1臺驅動，用于執行頂出、中子、調模、座進退等動作；
當上位機配置有雙路壓力流量命令通道時，開模動作可與頂出、中子動作同動。
圖2 現場圖片

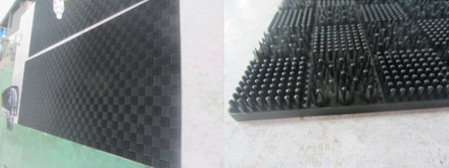

圖3制品及制品細節

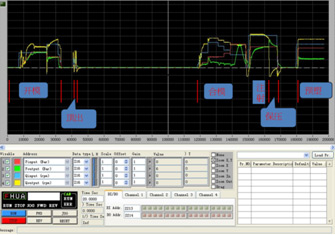

圖4 分合流系統應用過程曲線
5 應用總結
臺達VJ驅動器在大型注塑機上的多泵分合流應用具有省電、精確、高響應、成本適中等優點主要體現在：超省電節能，比傳統定量泵油壓系統省電30%~60%；系統油溫低，油溫降低5℃~10℃，可以減小冷卻器規格配置；重復精度高，實現了精密的流量壓力控制；耐惡劣環境，采用防震、防油、防塵的Resolver；調試方便、省配線，內置常用電機參數，直接調用；電機運行方向參數化，省卻換線麻煩；從泵的運行由主泵通訊控制、省卻控制線路配裝。
