1.應用挑戰

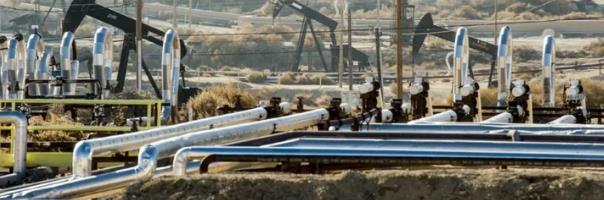

水力壓裂工藝，通常被稱為壓裂，是一種將砂和水通過高壓注入基巖地層，以增加石油和天然氣產量的技術。通常被稱為“數據車”的車輛上裝有重要的監控設備。在壓裂現場使用的串行傳感器，例如壓力計、流量變送器、發動機和壓泵的監測傳感器，用于傳輸關鍵的安全數據。
在自動化時代， SCADA 系統（數據采集與監視控制系統）扮演著重要角色，透過遠程監控以及警報系統的提醒，協助工作人員更好地掌握現場信息，提高自動化生產效率。
2.目標
為了確保壓裂過程安全有效，必須將來自不同傳感器的關鍵串行數據，轉換至以太網數據，并可靠地傳輸至 SCADA 系統（數據采集與監視控制系統）。
3.解決方案
倍加福 DeviceMaster 16 端口或 32 端口串行網關，起到將傳感器數據從串行轉換為以太網數據的關鍵角色，主要用于將現場設備中的數據轉換至 TCP/IP 和工業以太網協議（例如 EtherNet/IP，PROFINET 和 MODBUS TCP）。串行到以太網轉換器和工業網關的產品系列，實現了壓裂現場傳感器與 SCADA 系統之間的通信。

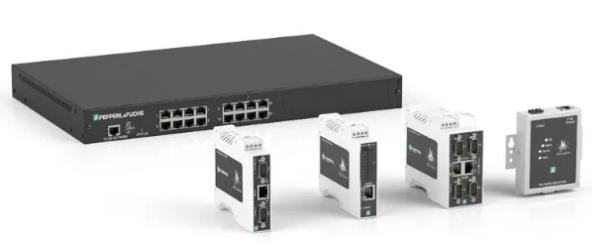

倍加福DeviceMaster
4.產品優勢
集成串行網關，如 DeviceMaster，可確保將關鍵傳感器數據傳輸至 SCADA 系統。如果壓泵停機或壓力過高，相關數據將被發送至系統，以便快速便捷地解決問題。
5.特性一覽
亮點
●壓裂過程中，通過串行傳感器傳輸安全關鍵數據
●串行網關（DeviceMaster）將串行數據轉換至以太網數據，并將其傳輸至 SCADA 系統
●通過以太網進行可靠的數據傳輸，可快速排除故障
●一臺設備同時支持 RS-232/422/485 和 MODBUS RTU/ASCII 串行協議
●可配置的波特率，范圍 300 bit/s 至 230 Kbit/s
●通過網絡瀏覽器和倍加福軟件 PortVision DX 配置所有串行參數，例如奇偶校驗、數據位和分隔符
●使用 PortVision DX，自動搜索、管理和保存/加載 DeviceMaster 配置
