從天窗控制到過程分析——德國造紙廠商Klingele持續檢測其生產設施的節能潛力。
WAGO萬可控制器不斷記錄與樓宇和生產相關的所有數據，并通過專用軟件使這些數據一目了然，清晰可見，然后輕松進行評估。
這些措施已經取得成效：通過優化樓宇技術、生產和倉儲條件，Klingele降低了能源成本，提高了產品質量。
綠燈代表節能：如果Klingele的機器因故障而無法正常工作，則公司的效率燈會切換為紅色

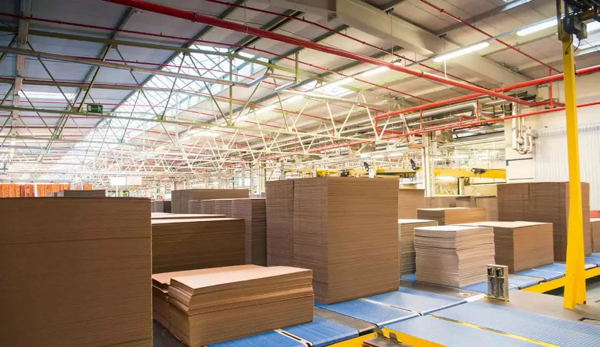

Klingele集團在代爾門霍斯特生產紙板，然后再加工成為供大型在線運輸公司使用的各種成品紙箱。
自1955年創立以來，這一生產基地不斷發展壯大，在2017年建筑面積已達4.4萬平方米(約六個足球場大小)。幾百名員工每年生產不同強度和質量的瓦楞紙多達1.4億平方米。衛星圖清晰地顯示，該公司緊鄰住宅區街道和房屋。在造紙廠不斷擴張的同時，住宅區也在逐漸延伸。
由于兩者互相侵占，Klingele必須考慮如何限制其噪音排放，尤其是在夜間和周末。關閉屋頂?shù)奶齑皟H僅是邁向全面的能源和過程數據管理系統的第一步。
“我們?cè)谡麄€(gè)工廠分布了20多個天窗，”Wilfried Rodehau解釋道。Klingele高級電工兼電氣維修主管Rodehau不想每天走很多路去手動關閉這些天窗，而是去尋找一個解決方案，“一個只帶紅色指示燈的操作面板遠遠不夠。
”如果想要投入，就持續投入，因此，我們才能在一個控制臺上操作和監控天窗?！拔覀冞@里到處都有以太網。我們很愿意用以太網進行管理，還想將其用于辦公通信。

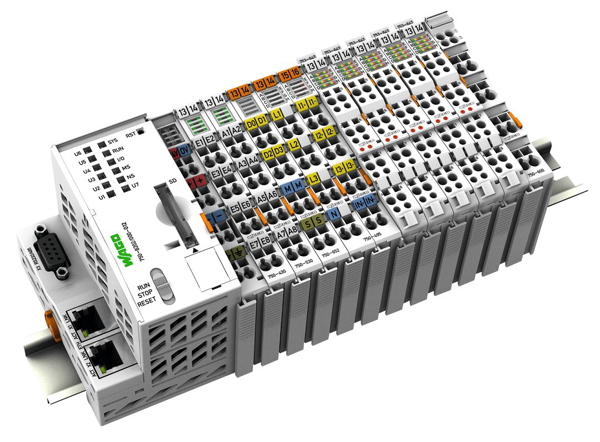

”WAGO-I/O-SYSTEM 750恰好包含適合Rodehau設計方案的技術。集成CODESYS軟件平臺進展順利，主要是因?yàn)橛蒞AGO萬可監督安裝并提供技術支持。
回顧過去，由于Klingele持續記錄越來越多系統的消耗和過程關鍵數據，天窗控制因此被視為全面監控樓宇和生產技術這一理念的起源。由于這些數據的透明化，公司可以明確對樓宇和生產中的能源進行優化和節能處理。
使用有效的通信系統
在能源數據管理系統中，Klingele還加入了廢水處理試驗系統?！盀槭瓜到y(tǒng)正常工作，我們必須不斷對其監控，”Rodehau說。
問題在于，監控系統的員工并不在系統所在區域工作。但主生產車間與試驗系統所在的相鄰樓宇之間存在網絡連接，因此通過這一通信鏈，為附加的WAGO萬可控制器提供了一條通路。
WAGO-I/O-SYSTEM 750系統的任務包括記錄運行監控所需的全部關鍵數據，還要通過TCP/IP將這些數據發送到控制中心。
此系統所采用的模塊化結構，簡化了從機器控制中選取溫度或速度或鏈接其他必要傳感器的過程。
由于WAGO萬可標準產品組合中具有合適的模塊，適于任何信號類型。“我們只要做很少的工作，就可以記錄測量數據，并將所有這一切顯示出來，” 這位高級電工總結說。
WAGO-I/O-SYSTEM 750：數據檢測的放大鏡
由于后續在代爾門霍斯特所集成的系統的出色表現，很多其他Klingele生產基地也采用了這種形式來記錄能源和過程數據。
Rodehau除了負責維修外，還負責代爾門霍斯特廠區的能源管理，對他而言，通過樓宇技術和生產機器獲取關鍵數據，可對工廠生產效率作出有價值的預測。
“我們還將這一技術與質量保證和可追溯性相結合，用于故障分析?！?由于記錄和存儲了測量數據，即便是在數個月之后，也可以對生產環境重新追溯，這對分析投訴原因等工作會有所幫助。因此，Rodehau認為，應將能源管理、資源效率和質量管理綜合在一起考慮。
這一網絡及其中分布的20多個WAGO萬可控制器，目前可以提供能耗、處理和狀態數據，這些數據有多種使用方式。
例如，
在倉庫中持續進行溫度控制可以節省能源，而恒溫還可以提高倉庫中存放的紙箱垛或紙軸的質量。這一點在紙張倉庫中尤為明顯?！拔覀兒芷婀?，為什么平放在倉庫中的瓦楞紙，某些位置會開始卷曲，”Rodehau回憶說。由于卷曲的紙張?zhí)幚砥饋?lái)很難，不可避免會導致投訴，因此團隊開始尋找原因。
最終，溫度測量結果顯示，在狹窄的倉庫區域內，不利的太陽入射會導致溫度比平均溫度高出15度。一旦獲知了這一點，就能夠快速而輕松的采取緩解措施：在玻璃窗上施加保護涂層。
為了洞察潛藏在測量數據背后的優化潛能， Klingele造紙廠以圖形顯示的方式報告結果。就像速度計一樣，顯示圖中用紅色的區域表示存在運行不正確的情況。
對于這位電氣維修主管而言，優質的顯示圖是保證每位員工快速了解目標、測量和結果的基礎，在本案例中，這些都以能源節省所體現的確鑿的歐元數字來提供支持。
因此，對于Rodehau來說，WAGO萬可接口使用TCP/IP向整個公司網絡提供測量數據這一點至關重要。
“WAGO-I/O-SYSTEM 750就像一個放大鏡，讓我們能夠精確地觀測過程和樓宇技術。我們知道正在發生什么，也能由此進行可靠的評估?！?Rodehau總結到。
