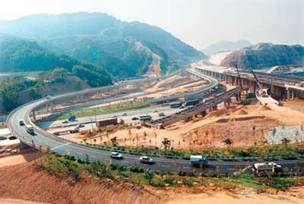

深圳市南坪快速路項目

　　西起南山前海、東至龍崗坪山，全長約44.5公里,被譽為“深圳二環線”。南坪快速路主要承擔深圳市經濟發展第二圈層各主要組團之間的長距離客貨運交通，并為相交的南北向主要通道提供在特區外交通轉換的功能，以緩解中心城區的交通壓力。南坪快速路是深圳市“一橫八縱”干線道路網的重要組成部分，是“凈暢寧工程”的核心項目，對完善城市路網結構、實現客貨車分流、合理組織過境交通、緩解東西向交通壓力，都具有重要意義。
　　南坪快速路主線按雙向8車道設計，是深圳市首條全封閉、全立交的快速干道，也是深圳最寬的城市快速干道，一期工程西段為南坪路一期起點（僑香路和深云立交附近）至梅觀立交。
　　網絡拓撲

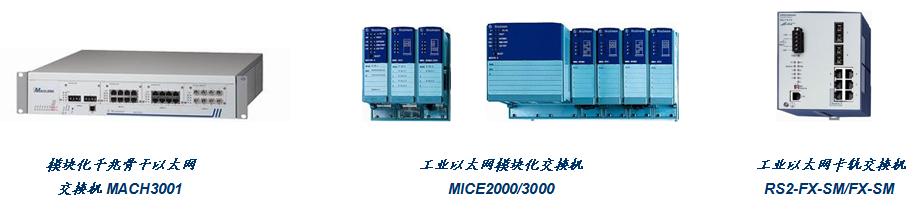

　　關鍵設備

　　項目細節
　　現代化的交通管理系統需要將交通信號控制系統、信息發布系統，視頻監控系統、以及通訊網絡和交通管理中心等設施相結合，才能實現有序、安全、快速、舒適、可持續發展的需求。

　　南坪快速路網絡建設的重點在于為交通應用的各種服務提供一個完全冗余的、高可靠性的以太網絡。
　　項目參數
　　·一期工程2006年6月全線貫通
　　·一期工程主線長6.54公里，支線長4.17公里，
　　·可變情報板、車輛檢測器、電子警察、可變誘導標志等布置較為密集
　　系統需求
　　·組網形式為工業環型以太網絡系統
　　·服務器設備接口均是10/100Mbps
　　·模塊化工業以太網交換機SWITCH-08，預備留給福龍立交，用于連接其它網絡
　　·合同段1~8和合同段9~13組成自己的工業以太環網，它們通過1000兆交換機SWITCH-4，SWITCH-14的100兆光口相連接，1000兆交換機SWITCH-4，SWITCH-14的1000兆光口用于連接城市主干網絡
　　·通過1000兆以太網交換機SWITCH-4，SWITCH-14和區域主干相連
　　·立交處設置4光口交換機用于連接其它快速網絡
　　·單模光纖連接

　　解決方案
　　·主干交換機選用MACH3001　
　　·區域交換機根據連接的設備數量，選用MS2108-2或RS2-FX-SM/FX-SM交換機，連接情報扳、車輛檢測器、電子警察等設備

　　·管理所內選用MS3124-4交換機連接車輛檢測器終端、電子警察終端、信息發布終端、視頻監測系統終端、通信服務器、數據庫服務器、視頻監測控制服務器、車輛檢測控制服務器、電子警察控制服務器、信息發布控制服務器、地理信息服務器等11套設備
　　·合同段1~8和9~13分別采用赫思曼的HIPER-Ring冗余環網技術連接成冗余網絡，鏈路單點故障自愈時間 < 500ms
　　·冗余環網與區域骨干交換機MACH3001之間采用赫思曼Dual-Homing冗余技術連接
　　選擇赫思曼的理由
　　·完整的產品體系
　　·工業級產品，現場設備無分散散熱設計，適合在惡劣環境中使用
　　·極快的故障恢復時間
　　·工作壽命長
