編者語：CP-Link 3 是 Beckhoff 最新推出的一款操作和可視化解決方案，用于將最多 255 個以太網面板和面板型 PC 與一臺工業 PC 相連。CP-Link 3 是一個純軟件解決方案，完全基于標準硬件（以太網）和基于 IP 的圖像傳輸協議。聯網能夠通過拖鏈適用的、經濟的標準以太網電纜（CAT 5）實現。
借助 CP-Link 方案，Beckhoff 還能使用早在 1998 年就開始應用的遠程操作元件；也即控制和顯示元件構成一個獨立的單元，與控制級分離。PC 安裝在控制柜中。靈活的控制面板定位為用戶提供了廣闊的選擇余地?，F(xiàn)有的 CP-Link 1 和 CP-Link 2 解決方案基于某些特殊的硬件組件，而 CP-Link 3 則是一個完全基于軟件的解決方案。
與以前的解決方案相比，CP-Link 3 方案完全符合各項技術標準：100 Mbit/s 以太網和 IP 協議。屏幕內容由主機中的一個虛擬的圖形適配器捕獲，并通過以太網發送到一個或多個裝有 Windows 操作系統（CE 和嵌入式 XP，XP）的 Beckhoff 以太網面板上。對于顯示器通訊，可以根據操作模式配置 TCP/IP 或 UDP/IP（組播）。

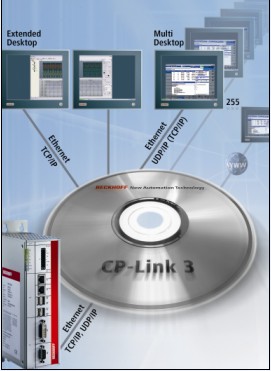

在屏幕顯示方面，三個操作模式之間的區別在于：
- 單一桌面（Single Desktop）：在一臺通過以太網相連的顯示器上用一個虛擬顯卡顯示主機畫面。
- 擴展桌面（Extended Desktop）：由一個或多個虛擬顯卡擴展主機桌面。通過這種方式，窗口最多能夠同時在 9 個顯示屏上顯示。
- 多個桌面（Multi Desktop）：所有相連的顯示屏都顯示相同的畫面（通過 UDP/IP 最多可連接 255 個面板）。在多個桌面模式下，可以同時輸入信號給每個面板。顯示屏可以互連（鼠標和鍵盤），以協調輸入。
主機傳輸畫面信號、觸摸屏和特殊鍵功能以及“虛擬 USB”至面板。虛擬 USB 在主機中仿真一個 USB 根集線器。如果將一臺 USB 設備接入至一個以太網面板，虛擬集線器將設備登錄到主機的操作系統中，并透明傳輸后續的通訊數據。對于操作系統來說，就像是 USB 設備直接連接到 PC。虛擬 USB 傳輸標準的 USB 1.1 和 USB 2.0 信號。
CP-Link 3 解決方案支持所有的 Beckhoff 以太網面板和面板型 PC。唯一的需要的就是 CP-Link 3 客戶端軟件和 Windows CE 或嵌入式 XP 操作系統?？蔀殇X質控制面板配備各種規格和分辨率的高品質 TFT 顯示屏。觸摸板或觸摸屏可作為一個選購件集成。
