為實現汽車碳罐檢驗的自動化，制造商一直采用偏光鏡和開箱即可使用的相機來減少眩光 生產汽車行業所需的金屬碳罐時，通常需要使用密封劑膠珠。制造商必須將密封劑膠珠涂到圓筒形金屬件的內部，以確保其他元件能夠粘住。非常重要的一點是，必須檢查該密封劑膠珠的存在性和均勻性，以確定其位置，并測量其寬度，從而確保其均勻分布在圓筒形金屬件的圓周上。
在 900 個元件/分鐘的生產速度下，人工檢驗密封劑膠珠不僅耗時，而且耗力，因此，這類元件的檢驗自動化勢在必行。
為執行該任務，EPIC Systems公司開發了一套機器視覺系統，以減少誤認為未通過檢驗的元件數量。質量控制流程需要檢測密封劑膠珠的存在性和位置，同時測量其在直徑為 10mm的碳罐圓周上的寬度。該公司采用了康耐視公司的三套 In-Sight 視覺系統，以確保當碳罐沿著輸送帶移動時，每臺相機能夠采集碳罐內表面 120 度范圍內的圖像(見圖 1)。

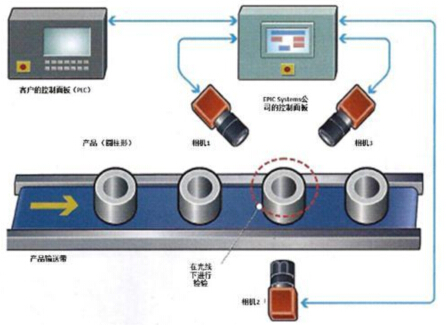

圖1：當碳罐沿著生產線移動時，機器視覺系統將會檢驗碳罐內的密封劑膠珠，以確保它的存在性，并保持正確的均勻。開發這套系統時，EPIC Systems公司將三套In -Sight視覺系統與光纖光源集成在一起(圖中未顯示)。
EPIC Systems 公司使用兩種不同的機器視覺檢驗方法，同時檢驗圓柱形金屬件的內表面，僅當兩種方法均表明該元件合格時，該元件才能通過檢驗。
首先，使用康耐視視覺工具軟件中的邊線工具，以定位密封劑的頂部邊線和底部邊線以及碳罐的頂部邊線。然 后，進行計算，以確定該密封劑膠珠的寬度以及膠珠與碳罐頂部邊線之間的距離。同時，使用直方圖工具計算特定區域內滿足某些要求的像素?cái)?shù)量。通過計算定位該 膠珠的區域內的黑色像素?cái)?shù)量，我們能夠確定膠珠是否存在，以及膠珠中是否存在不一致之處，如孔洞或間隙等。
克服眩光挑戰
眩光是光線反射產生的，其會降低圖像的對比度，并遮蔽圖像特征。由于碳罐內部空間有限，眩光將會導致檢驗問題。在許多應用中，通過正確地定位光源和相機，我們能夠消除眩光。但在這種情況下，沒有足夠的空間來實施這種解決方案。
此外，由于原材料和制造工藝的變化，碳罐在外觀上也可能有所不同。在初始應用中，采用了一個數字圖像濾波器來突出眩光。該濾波器將根據結果設置圖像閾值，以減少眩光的影響。
然而，視覺系統的規格要求是 0%的誤報率，其必然的結果是，一定數量的元件會被誤認為未通過檢驗。誤認為未通過檢驗的比例一開始為每 100 萬元件中有 400個元件。雖然這個比例較低，但仍然需要安排人工檢驗每個被剔除的元件，考慮到生產線的速度較高，這是很難完成的任務。
為克服這種眩光挑戰，該公司開發了一套機器視覺系統，該系統集成了偏振濾波器。當沿著特定的方向經過偏振處理的光線照射到一個漫反射表面時，大部分光線將成為隨機偏振光線，并按隨機方向反射出去。然而，在存在強烈反射的區域內，仍然會保留大部分偏振角度的入射光。
通過將一個偏振濾波器放置到相機鏡頭上，相對于光源偏振角旋轉 90度后，強烈的偏振光反射將被相機鏡頭濾波器所吸收。然后，來自無眩光區域的漫射光線將被傳輸?shù)较鄼C(jī)鏡頭，從而減少了眩光的影響。
通常情況下，眩光是可以使用一個濾波器來減少的。然而，待檢驗物品的圓柱形幾何形狀卻影響了一個簡單的 一維偏光鏡幫助一個由多臺相機組成的系統減少眩光的能力。在這種情況下，該公司特別采用 Midwest Optical Systems 公司的偏振濾波器減少了眩光。
偏振光
雖然金屬表面不會使光線偏振，但來自非金屬表面的反射光線在較低的入射角度下卻可能會變成偏振光。在一 個稱為“布儒斯特角”的角度下，反射光線將完全偏振化。為消除兩種直接光線反射和低入射角度下反射的光線所引起的眩光，該公司將三個餅形偏光鏡安裝到光纖 端操縱裝置上(見圖 2)。
每個餅形偏光鏡的角度均用于幫助特定的相機從幾何上減少低入射角度下反射的光線。
通過相機鏡頭上安裝的偏振濾波器的交叉偏振作用(來自 Midwest Optical Systems 公司的PR032 偏光鏡)，該檢驗系統減少了光線的直接反射。這使視覺系統能夠采用單一的光源，
同時幫助每臺相機以最佳方式對該光源進行偏振處理。
如果僅將一個偏振鏡置于光源之上，雖然可以減少光線的直接反射，但無法減少低入射角度下反射的光線，因?yàn)檫@更多的是一個幾何問題。在后一種情形下，如果在光源上設置單一的偏光鏡，僅可使其中兩臺相機不會遇到眩光，但無法解決第三臺相機遇到的眩光問題。
光線偏振角度會影響光線如何在較低的入射角度下從光澤表面反射出去。因此，三個幾何圖形是最佳的設置。線性偏光鏡可以理解為窗戶上的格柵或垂直百葉窗。

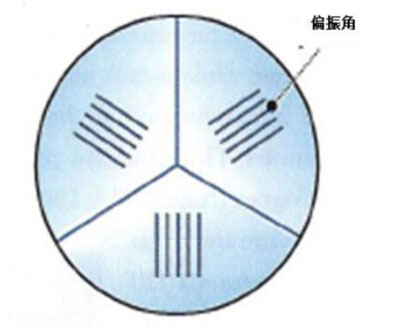

圖 2：為消除兩種直接光線反射和低入射角度下反射的光線所引起的眩光，該公司將三個餅形偏光鏡安裝到光纖端操縱裝置上。
對于這項 360 度應用，最理想的偏光鏡幾何形狀應是飛鏢盤一樣的偏光鏡(同心圓)。
在大多數應用中，您并不需要使用多個偏光鏡將光源進行偏振處理。而在這種情況下，每個餅形區域內的大部 分光線將僅使一臺相機受益。每個餅形區域內的光線將照亮每臺相機正在檢驗的圓柱形物品的側面。所有三臺相機均采用 Midwest Optical Systems 公司的 PR032 偏光鏡，對光線進行交叉偏振處理。
為消除氙燈光源所產生的紫外線或紅外線，該公司在相機上安裝了 BP550 紫外線+近紅外光譜塊/可見光濾波器。此外，該公司還采用了 Midwest Optical Systems公司的一個 AC380 防反射和防刮痕亞克力防護窗，作為光纖端操縱裝置的防護表面。
光學偏光鏡和濾波器的使用減少了所需的數字圖像過濾處理，從而能夠簡化機器視覺算法(見圖 3)。這使檢驗時間從 85 毫秒縮短到 65 毫秒，從而使生產線速度提高了將近 31%，達到約 900個元件/分鐘。EPIC Systems 公司現已采用各種機器視覺設備，在六條不同的生產線上安裝相似的檢驗系統，以滿足不同生產線的速度需求。

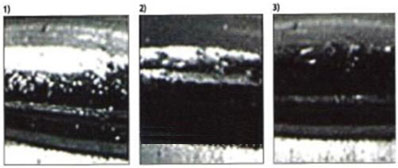

圖 3：通過將紫外線和紅外線阻隔濾波器和交叉偏振鏡以新穎的方式組合在一起使用，顯著減少了碳罐所反射的眩光，從而使膠珠檢測變得更加容易。(1)原始圖像，(2和 3)使用截止濾波器和偏振濾波器之后的圖像。
該公司已經在康耐視 In-Sight Micro 1400 視覺系統和 In-Sight 5600 高速視覺系統上測試了算法。In-Sight 5600 高速視覺系統實現了 38 毫秒的極短檢驗時間，這使生產線速度能夠達到1200 個元件/分鐘。
