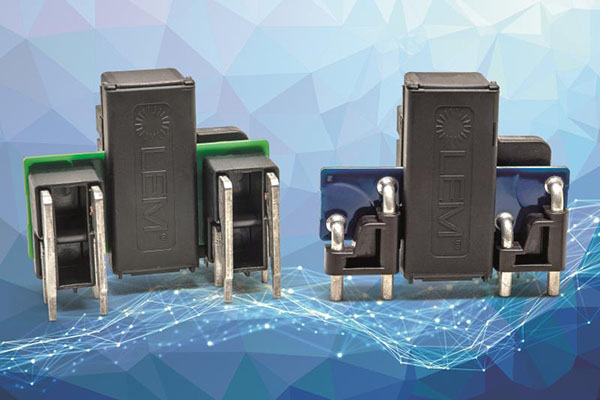

LDSR型傳感器是一個創新的低成本、重量輕（25g）的器件，減少了布板空間。LDSR用于在2 KHz頻率時測量300 mA額定電流到900 mA峰值電流的泄漏電流。主要應用在戶用無變壓器光伏（PV）逆變器，傳感器在逆變器中測量AC & DC故障電流和確保裝置周圍人員的安全。
在很多工業或發電情形中，用LDSR型傳感器設計測量的剩余電流或泄漏電流會在故障情況下升高。故障模式包括短路或接地故障等。太陽能板與電網的連接引起了人們對安全的關注；如果發生了故障，就會對與系統接觸的人造成潛在的嚴重安全問題。
傳感器安裝在一個PCB上，用于進行原邊和副邊連接以及提供一個模擬電壓輸出。
由于采用了長爬電距離和電氣間隙（7.1 mm）、與600 V 的CTI（相對漏電起痕指數） 耦合，使得LDSR型傳感器能夠提供高達3,300A的過載能力（脈沖持續時間為100ms,，以及上升時間為500 A/ms），以及能夠在原邊回路和測量回路之間提供極高的隔離。
基于閉環霍爾ASIC技術，LDSR型傳感器設計了一個獨特的集成原邊導體，能夠在相線和零線上同時承受35 A電流?？商峁﹥?yōu)異的共模抑制特性。專利的ASIC技術保證了-40到+105°C全溫度范圍之間的高精度，滿足了EN 61209標準的要求。
LDSR型傳感器的工作電源為 +5VDC，在測量300 mA額定原邊剩余電流時，典型的耗電量僅為40 mA；傳感器還可調節其內部基準電壓，并選擇測試繞組和去磁功能等選項。
LDSR型傳感器充分滿足PV逆變器的需求，成本低、體積小、滿足所有標準要求。同時由于其布板面積小、結構簡單，使得LDSR成為高成本磁通門傳感器的一個優秀替代者。
萊姆的LDSR型傳感器不但能夠保證太陽能逆變器裝置的安全，而且也是中功率逆變器中對稱故障檢測和電源故障檢測等應用中的理想解決方案。
LDSR型傳感器取得了CE和UL認證，符合行業標準，同時萊姆提供五年質保。
主要特點：
– 用于住宅&小型商用PV逆變器剩余電流的測量
– 原邊集成導體
– 滿足EN 61209要求
– 工作溫度范圍在-40到+105°C之間
