泓格科技的 PAC 產品，一方面基于開放靈活的軟件平臺，另一方面將PLC的穩定性和PC 的多功能相結合，能為體育場照明的需求提供新一代的控制技術與完備的解決方案。
一、北京某公司介紹
北京某電子公司屬于為體育場提供照明設備的供應商，已經使用泓格產品對多家體育場的燈光系統進行改造。
目前該公司在某燈光監控改造項目中采用了泓格科技的WinPAC系列產品。
二、基于泓格WinPAC產品解決方案
PAC 技術是隨著計算機技術和自動化技術的不斷發展和交融而衍生出來的技術，可以說是計算機技術和自動化技術的結合體，有著非常廣大的應用前景。泓格的WinPAC系列產品是國內最早的基于PAC 技術的產品，其穩定性、可靠性和開放性已經得到廣泛的認可，是一款成熟的控制系統產品。
WinPAC系列PAC產品具有如下特點：
n 運算功能強?？刂破魈峁?/span>520MHz CPU和128M內存（可通過Mirco SD擴展至4G），集成WINCE5.0操作系統，可處理各種復雜任務，并且支持同時處理多任務。
n 支持多主機訪問?？刂破髦С侄鄠€(gè)上位機同時訪問，可滿足不同用戶對實時數據的需要。
n 集成HMI功能?？刂破魈峁?biāo)準的VGA接口，可在現場提供HMI方便操作人員的維護與操作。
n 安全性更高?？刂破魈峁╇p電池備份的SRAM保證系統數據的安全，并且支持自定義文件格式和唯一硬件序列號，保證數據和應用程序的安全。
n 通信接口豐富。控制器自帶2個標準的10/100M網絡接口和4個串口，并支持GSM/GPRS通信功能，可滿足不同應用條件下的通信需要。
n 開放性好。控制器支持Modbus、OPC等開放的工業通信協議。
n 支持遠程維護和更新?？刂破魈峁?/span>Web Server和FTP Server，方便用戶實現遠程的數據訪問和程序更新，提供遠程操作工具，可方便用戶實現遠程的配置及維護。
n 穩定性好。寬溫工作范圍，以及無風扇無硬盤的良好工作設計，可以在現場嚴酷的環境中正常工作。
n 模塊可帶電插拔。運行過程中可以更換所有I/O組件，真正電工級操作。
n 開發上手容易?？梢允褂?/span>Visual Studio .Net /2005/2008 、eVC 、 ISaGRAF等軟件來開發。
本系統使用泓格科技WP-8841作為主控單元，搭配泓格的I-7000系列采集模塊。
WP-8841的硬件結構圖如下：
泓格整體硬件配置如下：
|
名稱 |
說明 |
數量 |
選用的模塊 |
|
DO |
開關量輸出 |
16 |
I-7043D |
|
DO |
開關量輸出 |
16 |
I-7065D |

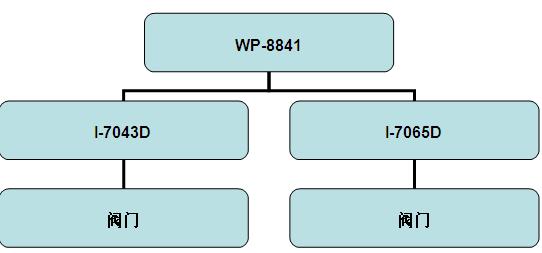

系統連接方式見下圖：
上圖中，WinCon8741通過RS-485進行I-7043D，I-7065D，用于控制電燈開關。
三、總結與展望
這套基于泓格PAC產品的解決方案，具有以下優點：
? 性能價格比高：泓格提供大容量的I/O模塊，在更精簡的模塊體積內提供更多的I/O連接通道，可充分減少對控制柜容積的需要。
? 安裝編程方便，維護擴充容易：現場控制站可以分別編程，且所有現場控制器可以支持遠程調試和更新。
? 智能化的現場控制器：現場控制器除可滿足現場控制功能需要外，還可提供Web發布、數據記錄和分析的功能，可滿足用戶更高層次的需要。
正是由于泓格PAC產品具有上述種種優良的特性，客戶綜合考慮了多家控制系統的組成方案，最后確定采用泓格科技的WP-8841系列PAC控制系統。
