人機對話網絡為燃氣發電機提供調試、監控、維護和診斷服務
基于windows 的人機對話網絡（DIA .NE WIM）系統是一種嶄新的人機界面，專為Jenbacher公司的燃氣發電機提供調試、監控、維護和診斷服務，可用PCC和IE ，通過LAN / MOOEM 的一些控制站點，獨立地與中央電腦連接。此項研究成果為用戶提供了一個創新的、全方位的、高水平的和操作方便的系統工具。
人機對話網絡為燃氣發電機提供調試、監控、維護和診斷服務
自1957，Jenbacher AG公司生產的燃氣發電機已得到國際市場的認可。這種燃氣發電機通過天然氣、各類生物氣體和特殊氣體所產生的動力工作。
天然氣體是一種分散式應用的能源，而非天然性氣體則是通過一種比較環保的方法進行氣體配置而產生的能源。Jenbacher公司就是因為通過對非自然性氣體特殊的使用和分配方法，進而在全球市場上處于領先的地位。公司所使用的方法，就是把生物植物所具有的熱量和能量經過化合，產生大約0.3~3MW的電能和熱能。
windows 對話網絡
在2001 年9 月，Jenbacher 公司就決定為燃氣發電機研制具有高水平、可視化操作的（DIA .NE wlN ）。這個方案之所以執行，是因為當時市場上還沒有一套可視化操作系統能夠滿足客戶的應用要求。
盡管執行這項方案需要昂貴的費用，但是由于Jenbacher 公司不斷增加的產品種類和數量，研發具有自主產權的系統會具有很大的經濟和政治效益。
公司選擇了B&R 公司的PCC （可編程控制計算機）系統。該公司的控制系統具有強大的OPC 服務器功能，這點為Jenbacher 公司的系統開發提供了輕松、開放的控制環境。使用OPC 后，大大減輕了工程師編程的工作量（減少了大量通訊方面的程序開發）。
此外，B&R PCC 系統支持C 與Basic 等高級語言的開發，這點也為軟件工程師的程序開發提供了極大便利。在標準C語言環境支持下，Jenbachef 公司開發了大量的用于自主產權的功能庫。
最終，Windows 對話網路這個可視化操作的系統在B&R PCC 的強大系統支持下得以順利開發。
系統特點
這個新系統方案給客戶及從事服務的員工提供了一個全新的界面，一個強大的、便捷的，同時能夠在全球范圍內使用的“人機對話界面”。該界面提供了一個很好的系統支持，即具有調試、監控、維護和診斷等控制功能。這套系統也提高了Jenbacher 公司新產品DIA .NEXT （控制系統由B&R Power Panel PP25O 和PCC 2003 產品所組成）的操控便捷性、歷史數據分析能力和遠程操控維護能力。
Windows 對話網絡象征著向個人電腦中心（PC一based ）、過程控制系統的技術轉變，同時它還提供了一個具有多種訪問途徑的更為開放和標準化的接口。
Windows 對話網絡系統通常由一個或多個服務器（例如B&R Provit 5000 、APC620 等工業PC）和一些操作站（客戶端）組成。服務器經Ethernet POWRLINK 與燃氣發電機的控制系統連接，來完成主要任務。一臺計算機管 理6 臺燃氣發電機，一般處理8000 個過程值。
利用B&R 公司獨特方便的通信平臺“Automation -net 一PVI ” ，經Ethernet TCP / IP 和INA2000 協議，可以很方便地實現控制器與控制器以及控制器與上位機之間的通信。B&R PCC系統具有自動路由功能，可以在不同的物理介質及通訊協議間自由通訊，這一特點為整個控制系統提供了很大便利。
用戶界面采用了ASP 網絡技術( Active Server Pages ）。各類Activex 控件可清楚顯示和輸入過程值，簡化了過程圖片的創建過程；微軟的IIS 被視為一種網頁服務器；不同的操作站點
?。蛻簦┑耐ㄐ攀腔贖TTP 協議。這就保證了網絡本身的性能。
一個配備lE 的操作站點可以與一個服務器（經LAN 、WAN 、撥號網絡）相連接。采用腳本技術，在操作站點上的過程數據值在不斷進行周期性的更新。
系統功能
這套可視化操作系統還包含了一整套準確的報警處理機制，用于運行狀態的監控和追蹤歷史數據的診斷。系統可以將目前狀態和歷史狀態都記錄在SQL 數據庫中，并且將數據顯示在表格中。
同時，綜合趨勢功能將對所記錄的數據值進行分析測量，進而提供一個全面的動態函數。集成的參數管理器，根據環境因素的條件，對發電機進行配置和調試。多達1000 個參數值以清晰的樹狀圖顯示和管理。如果要執行用戶管理，進而自擬訪問程序，用戶界面就會認可一個權限，并且創建用戶識別程序。

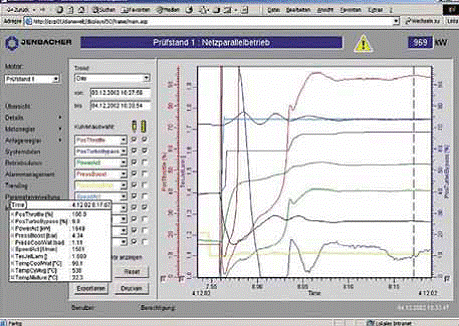

過程圖像及測量值以結構化方式顯示在屏幕的左邊。不同的顏色清晰地表示控制狀態。屏幕上會顯示用戶登錄的時間及其權限。全面的趨勢功能用于管理當前和歷史記錄值。
通過嶄新的DIA.NEXT 控制系統和Windows網絡對話系統，Jenbacher 燃氣發電機可通過系統的監控、操作、自我診斷錯誤的功能來運行，而且用戶既可以在現場操作，也可以遠程操作。
技術人員正在操作Jenbacller 燃氣發電機
在每一套發電機系列的使用中，Jenbacher 公司都進行了大量的技術革新。其中最重要的改革就在于使用了創新型的發電機，它在2002 年成為官方推薦使用產品。在一年的時間里，以天然氣、廢氣、生物氣體以及井式氣體作為動力的J420 GS 發電機，大約有50 臺被歐洲市場所預訂。第一批出口的以廢氣作為動力的J420 GS 發電機已成功完成了10 000h 的工作。
目前，Jenbacher 公司研發團隊的下一步目標，是為B&R PCC 控制系統研制開發電子監控系統。
總結
憑借先進的技術手段、合適的組件以及來自B&R 公司強大的開發隊的努力，這種設計概念在研發了僅僅一年后便成功實施。Jenbacher 公司的用戶系統是建立在高科技基礎上的，目的就在于使燃氣發電機具有不斷革新的高性能。
Jenbacher 作為一家非常有聲望的高端技術公司，具有非常強的實力和技術研發的潛力。公司研發隊伍在2002 年取得了顯著的成功，并且在不斷提高發電機性能方面作出了卓有成效的貢獻。另外，通過不斷進步的自動化技術，該系統使用效益（可使用性或有效性）得到了較大提高。
Jenbacher 公司高層說：“在過去的8 年里，我們和B&R 公司一起工作，我們把靈活性作為執行的標準。與其他大型自動化公司不同，我們要求的是快速，不帶有任何繁瑣的行動。程序遵循IEC標準，并且可以在各層自動化界面如Profibus技術和OPC 技術上操作，這給我們帶來了很多便利?！?
