背景概述
當前電子電氣系統在汽車領域應用廣泛，其設計整合了多門工程學科，也因系統的復雜性、關聯性日益提升，需要其提供面向軟件、硬件、網絡、電氣等多領域交織而導致的復雜系統解決方案。并且隨著功能安全、AUTOSAR、SOA、以太網通訊等新要求、方法、概念及技術的提出，主機廠和供應商將面臨多方面的嚴峻挑戰。如何實現汽車電子電氣平臺化設計、定義優化系統架構、實現多領域協同開發，完成新老技術的快速迭代和融合將成為未來競爭的核心要素。當前，國內外眾多主機廠均著手于通過工具支撐產品研發過程，助力車型開發平臺化流程，滿足工程師日常工作需要。經緯恒潤基于SystemWeaver平臺，為客戶提供企業級電子電氣系統協同設計解決方案，幫助客戶建立電子電氣研發體系，提升工程師協同開發效率，保證產品研發質量。
產品介紹
SystemWeaver軟件是瑞典Systemite公司研制的一款企業級的電子電氣系統協同研發平臺。此平臺支持電子電氣系統研發V流程，從需求—功能—系統—ECU—測試等多階段對電子電氣系統進行設計、分析、驗證及管理工作，兼容不同類型的研發方法論（基于部件、基于功能、基于服務），并可對全生命周期、全流程數據進行追溯關聯，保證數據的正確性、一致性和有效性。此外，SystemWeaver可提供實時的協同開發環境，通過靈活的交互機制保證不同領域工程師之間的協作研發，提高企業溝通效率。企業亦可根據自身需求定制符合企業設計模式的平臺功能，保證平臺與企業研發過程的高度適配。
· 全流程需求管理
① 可對需求進行條目化建模，支持自定義需求屬性，如驗證方法、需求ID等
② 可逐層進行需求的分配及追溯，并在全生命周期過程中進行需求的管理
③ 可對需求覆蓋度進行查看，并自動進行需求變更影響分析
④ 可定制需求報告模板，根據客戶模板格式自動生成相應的需求規范
· 功能及邏輯設計
① 可基于應用場景進行用例圖繪制及功能用例分析
② 可根據產品模型進行功能定義及功能分解
③ 可基于時序圖、狀態機圖、活動圖等SysML圖形建模能力進行功能及系統的邏輯架構設計
· 面向AUTOSAR的系統架構開發
① 可進行圖形化的邏輯系統建模，基于AUTOSAR標準定義SWC、Port/Interface、DataType等內容
② 可支持服務接口的設計、部署及實例化等內容
③ 可支持基于信號架構及服務架構的混合建模及S2S映射
④ 可支持基于設計內容進行上百種一致性校驗，并導出符合AUTOSAR CP/AP 的Arxml文件
· 控制器及網絡架構
① 可將不同類別的Component針對ECU進行分配，定義ECU軟件架構及ECU系統信號
② 可針對ECU架構進行Pin腳設計，電氣參數定義，生成ICD文件
③ 可針對ECU系統進行網絡設計，定義總線及報文，生成DBC文件
④ 可根據網絡架構信息，繪制網絡拓撲圖
· 集成測試管理
① 可自定義測試用例、測試步驟、測試腳本等信息
② 可通過關聯測試用例及需求進行基于需求的測試
③ 可綜合管理測試結果，進行覆蓋度及測試結果對比分析
④ 可進行測試問題及缺陷管理，控制產品改進狀態
· 功能/信息安全分析及管理

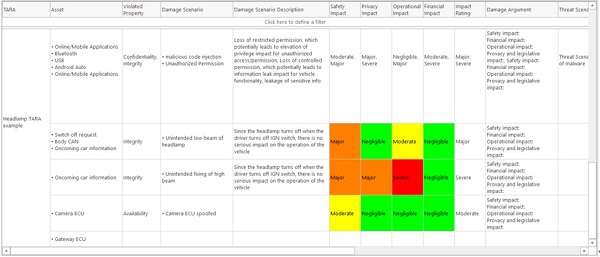

① 可對Item、資產進行定義并支持HARA、TARA的分析過程
② 可對SafetyGoal、FSR、TSR進行定義及管理并支持ASIL分解過程
③ 可開展FMEA、FTA、ATA等分析
④ 可建立安全分析證據鏈并支持Safety Case的自動生成
· 基于模型的協同開發模式支持
① 可靈活定義產品元模型，滿足不同研發流程及方法論
② 可提供統一數據源的實時協同研發交互機制
③ 可提供模型數據的版本及變更管理
④ 可定制各類數據報表，管理項目進度及實施狀態
⑤ 可支持數據在不同變體下跨平臺、項目的有效復用
