產品概述

       AUTOSAR Builder是達索旗下一款基于Eclipse并使用Artop的可擴展工具套件。Artop是由AUTOSAR成員和合作伙伴共同推動的開放的AUTOSAR工具環境。它使用戶能夠構建自己的工具并與其他工具供應商進行集成。AUTOSAR Builder在此基礎上新增了多個工具套件，更加能夠貼合不同用戶角色（OEM、Tier1）的使用場景和研發流程，覆蓋基于AUTOSAR的軟件研發的各個環節。

       AUTOSAR Builder工具套件主要包括：

       · Authoring Environment—AUTOSAR開發工具主要用于軟件建模和網絡設計

       · ECU Extractor—用于在系統設計完成后導出ECU級別的ECU Extract文件

       · ECU Environment—用于ECU配置以及BSW代碼生成

       · Rte Generator—用于生成Rte代碼

       · Asim—用于AUTOSAR仿真驗證，包含VFB級別以及ECU和網絡級別

       · Adaptive Environment—支持Machine Manifest Definition/ECU Integration/System Description等研發工作

Classic Platform AUTOSAR支持

       · 支持Application Software Development/System Design/Basic Software Configuration/System Integration等研發工作

       · 支持多種數據格式文件的導入/導出功能，包括不同的AUTOSAR版本、Simulink模型、ODX、LDF、DBC、Fibex、Ethernet Arxml等

       · 支持符合AUTOSAR的軟件架構設計（VFC設計、PNC，包括RTE Contract phase和SW-C Template Generation等）

       · 支持車載網絡拓?fù)湓O(shè)計、網絡通信設計（CAN/LIN/FlexRay/Etherent）、電氣架構設計（ECU硬件結構）等

       · 支持導入DBC等通信矩陣描述文件后自動生成對應ECU Instance 的軟件架構

       · 支持System Extract & ECU Extract導入導出

       · 支持軟件架構到ECU實例的Mapping設計

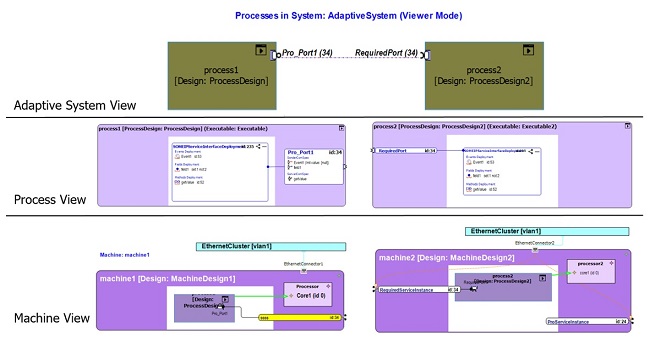

Adaptive Platform AUTOSAR支持

       · 支持Machine Manifest Definition/ECU Integration/System Description等研發工作

       · 支持各種Interface的定義，包括：Service Interface、REST Service Interface、Persistency Interface、Time Synchronization Interfaces、Platform Health Management Interface等

       · 支持各種Data Types定義，包括：Std C++ Implementation DataType、Custom C++ Implementation DataType等

       · 支持SOME/IP deployment、SOME/IP serialization、Service Instance、Service Discovery、Machine、MachineDesign、Startup configuration等

       · 支持Adaptive Application SW Component Type、Composition Type、Executable、Process等

       · 支持Signal Based Communication

       · 支持Adaptive standard types導入

       · 通過導出配置界面可自行配置系統級、Machine級等各級別Arxml文件導出

通用基礎功能

       · 支持多層次驗證，包括但不限于AUTOSAR規定約束檢查、導出至第三方工具的完整性檢查（EB、Davinci等）、AUTOSAR兼容性檢查等

       · 支持模型比較，可比較不同版本Arxml文件的內容差異，查看模型變化情況

       · 支持變體管理，允許設計師將一組功能組合在一起，并選擇該功能的哪些實際部分可以在特定變體中啟用

       · 支持將多個Arxml文件打包到一個Arxml文件中，反之亦可

       · 支持開放的API接口，用戶可自定義插件進行工具鏈集成等擴展開發

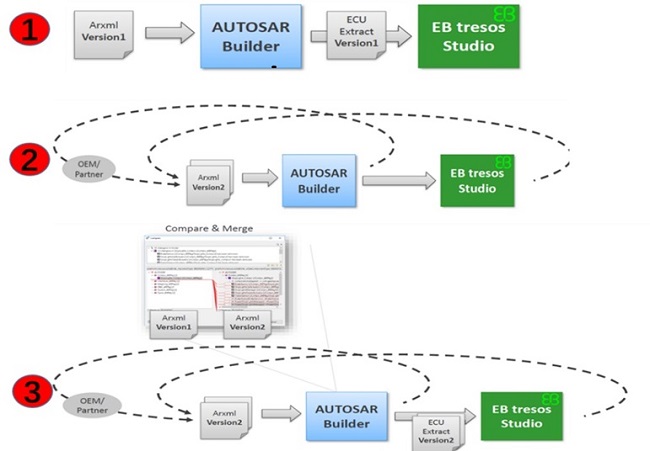

應用案例
