通過轉子流量計測量工業熔爐中投加的保護性氣體


極低的操作壓力下也能可靠精確的測量保護性氣體
只需極短的入口出口直管段，適應狹窄的安裝空間
當前模擬顯示，可帶電子數據輸出用以控制

1.背景
一家生產商生產可通過電或氣體加熱的工業熔爐。這種工業熔爐可作為熱處理手段對金屬部件或工具進行淬火和回火，其中包括但又不局限于此的是，退火，焊后熱處理，回火以及碳化。由于有著許多熱處理過程，操作必須在充滿保護性氣體的氛圍中進行，以避免氧化及燃燒等負面反應的發生。這就要求工業熔爐填充保護性氣體。保護性氣體包括氮?dú)猓瑲鍤?。氦氣及保護氣。通過不高的表壓，保護性氣體被持續注入熔爐以替代空氣及氧氣。

2.測量要求
在這種應用中，氮?dú)饬髁勘徽{(diào)節控制在15…40Nm3/h范圍內以制造保護性氣體氛圍。提供的8bar表壓通過兩步步驟被下調至100mbar。有限的安裝空間要求緊湊型的安裝及較短的入口出口直管段。4…20mA電流輸出信號可用來控制投加系統的控制閥以調節所需的氮?dú)饬髁俊?br>
3.科隆解決方案

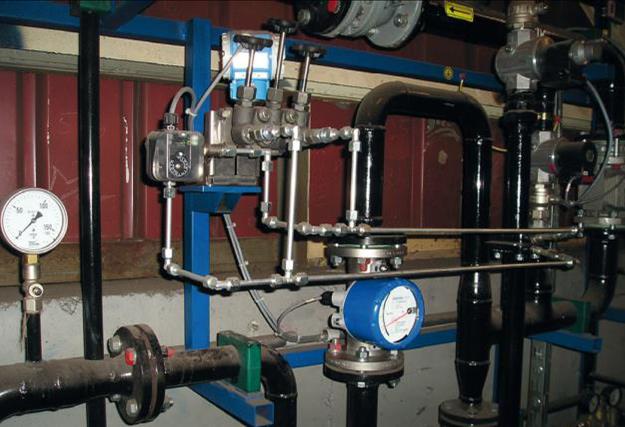

科隆提供一臺DN50法蘭連接的H250 M40轉子流量計來測量氮?dú)?。該流量計帶?dāng)前模擬顯示，不需電源。若借助2線制技術則可擁有4…20mA電流輸出以控制調節閥。1.6%的測量精度完全可勝任此項測量任務。由此可見，H250 M40的模塊化設計簡便的將機械測量儀表與高度發展的數字電子元件結合在了一起。

4.客戶利益
當需要測量小流量的干凈氣體和液體時，轉子流量計是應用最為廣泛的。其他類型的測量原理往往需要測量介質有一定的密度及流速，而轉子流量計則更是針對低操作壓力下的小流量氣體。此外，轉子流量計還兼有低購入及維護成本和低入口出口直管段安裝要求的優點。

5.使用產品
H250 M40轉子流量計
構造堅固，耐高壓高溫及介質腐蝕
測量范圍最低可至數升每小時，最高用DN100的流量計可測量120m3/h的液體和2800Nm3/h的氣體
多種過程連接可選：法蘭、螺紋、卡箍、焊接端等等
入口出口直管段要求低，節省安裝空間
防爆：Ex i或Ex d
當前模擬顯示，不需電源就可操作，借助2線制技術則可帶有數字累計、電流及二進制輸出
獨特的模塊化概念：純粹的機械測量，可擴展至模擬輸出或fieldbus通訊
測量精度依照VDI/VDE3513， Bl.2(qG=50%)可至1.6%
