隨著工業自動化技術的提升與工控市場的蓬勃發展，人機界面 HMI 所扮演的角色越來越重要。由于各廠家人機界面在硬件規格上已無太大差異，因此，軟件功能顯得更為重要，完善的軟件功能才能符合各種應用需求。威綸通科技擁有自行研發的工程軟件：EasyBuilder Pro，一直以來深受客戶的肯定與信賴。為了提升客戶端項目的開發效率，威綸通科技致力于地址標簽( Address Tag) 功能開發，使客戶設計出更簡單且易維護的項目。

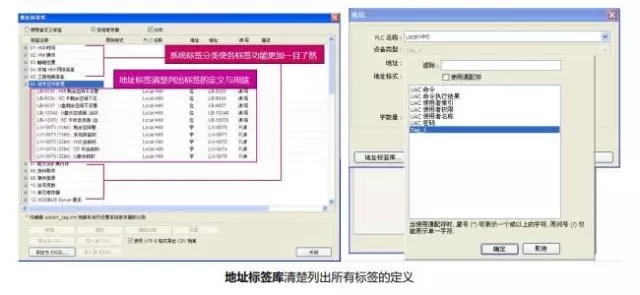

什么是地址標簽庫

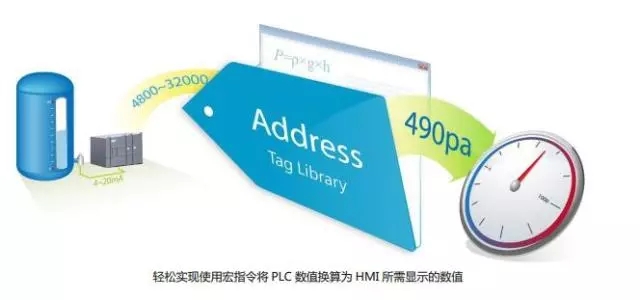

地址標簽庫代表 HMI/PLC 里定義詳細的寄存器。例如：一個地址標簽包含了此寄存器的名字、地址、資料格式及函數功能。地址標簽庫可分為系統寄存器與使用者定義標簽。系統寄存器代表 HMI所預設的系統寄存器，提供來自 EasyBuilder Pro 多種不同的用途。使用者定義標簽代表可自行定義的 HMI/PLC 寄存器。此外，宏指令也可使用在使用者定義標簽。因此，EasyBuilder Pro 里的元件只需使用系統寄存器即可實現 HMI 與 PLC 之間各種復雜的數值換算。

通常，用戶在設計HMI工程文件時，PLC Tag Table與Program Block的導入時常會碰到PLC地址與HMI寄存器地址是否對應的麻煩。以Siemens S7-1200/1500為例，客戶必須在TIA Portal的PLC工程文件里，分別將所需的PLC Tag Table與Program Block一個一個勾選并導出后，再個別導入到HMI的工程文件。此頻繁重復的動作耗費不少的時間。

“一鍵” 導入標簽表

威綸通科技HMI軟件：EasyBuilder Pro是整合Siemens S7-1200/1500標簽庫最完整的開發平臺，不但支持S7-1200/1500的使用者定義資料型態(UDT)、預設的資料結構(Default Data Structure)、PLC Tag：[I]Input、[M]Bit Memory、[Q]Output等，現在客戶僅須”一鍵”將TIA Portal的PLC文件導入到EasyBuilder Pro工程文件，即可使用原PLC工程上所有的PLC Tags與Program Block，大幅提升客戶端工程開發效率。

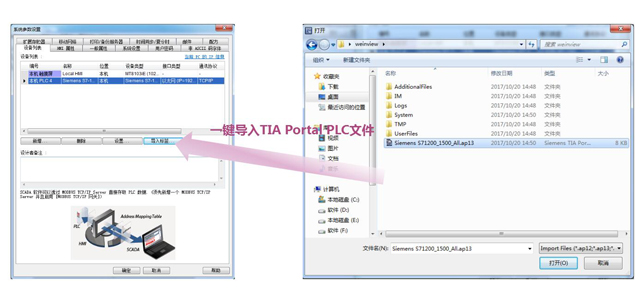

一鍵導入TIA Portal的PLC工程，立即取得所有PLC Tag Table與Program Block

用戶一鍵導入TIA Portal的PLC工程至EasyBuilder Pro工程文檔并選取欲使用的PLC Tag Table與Program Block后，會自動對應至EasyBuilder Pro的Siemens S7-1200/1500 驅動PLC的預設寄存器地址，即完成導入。

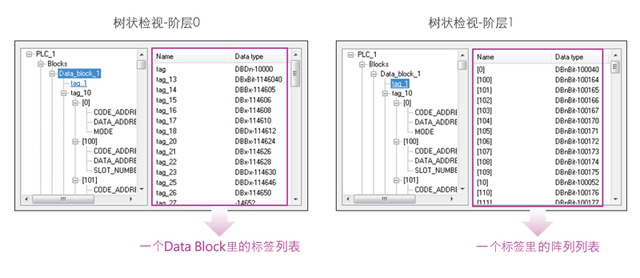

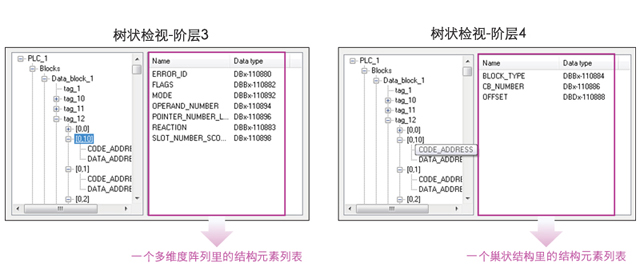

樹狀檢視多維度陣列與巢狀結構的標簽庫

由于EasyBuilder Pro能完整支持TIA Portal的PLC多維度陣列與巢狀結構，因此用戶能以樹狀方式檢視所有標簽的多維度陣列與巢狀結構。較上一代的EasyBuilder Pro版本，僅能對應單維度陣列與單層的結構，此版本的EasyBuilder Pro功能更加完善，能完全對應復雜的PLC地址架構。

附注

* 標本標簽庫導入功能，目前已可支援最新TIA Portal 13與14的版本。威綸通科技研發團隊會持續研發，提供整合Siemens S7-1200/1500標簽表最完整的開發平臺。

* EasyBuilder Pro支持版本：V5.07.02或以上版本。

 操作教程
