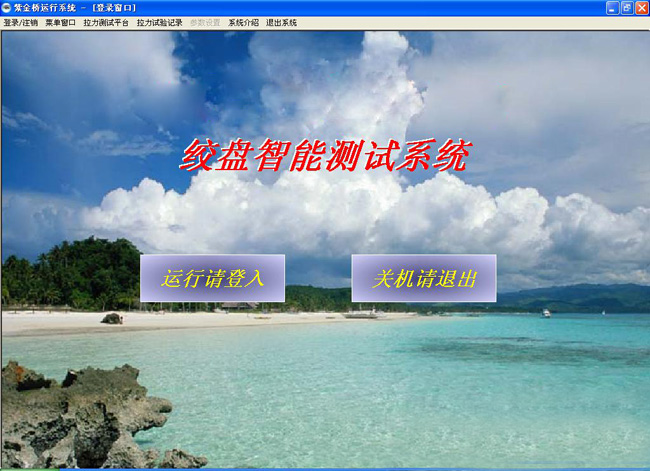

一 登錄畫面

 運行程序后進入登錄畫面：

此畫面有兩個按鈕：

運行請登入為登錄入口。需要選擇用戶名，填寫密碼，正確后才可以進入。

關機請退出為關閉軟件出口。

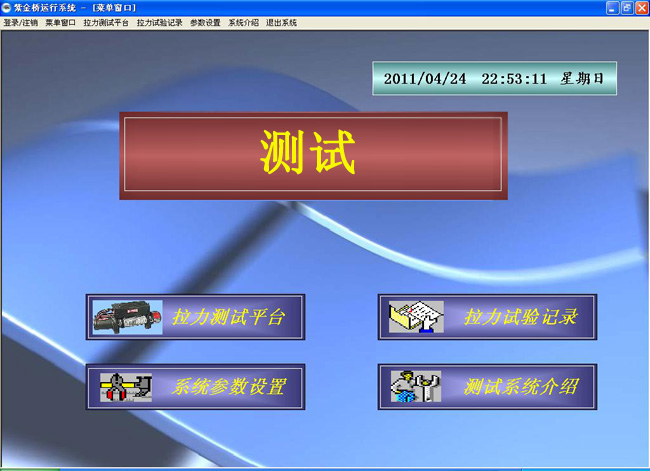

二 菜單畫面

此窗口有四個按鈕：

拉力測試平臺是拉力測試平臺的入口。

拉力試驗記錄是拉力試驗記錄的入口。

系統參數設置是系統參數設置的入口。

測試系統介紹是測試系統介紹的入口。

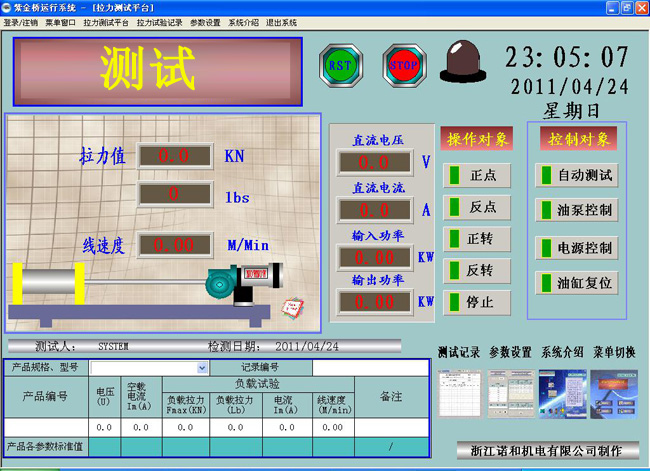

三 拉力測試平臺畫面

上邊有：

對PLC的重置，停止的按鈕和報警顯示狀態。

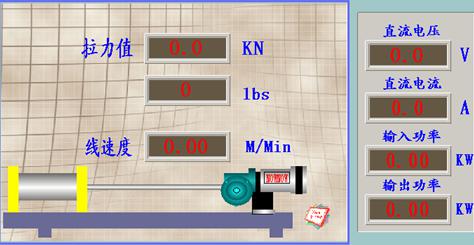

實時顯示的數據有：

操作對象是對絞盤的手動操作。

控制對象，自動測試是自動完成測試的全部過程，油泵控制，是對油泵的開關控制。電源控制，是對電源的開關控制，油缸復位，是對油缸的復位。

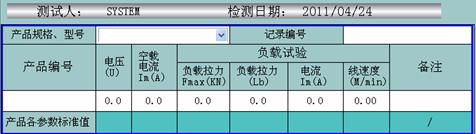

測試記錄記錄。測試之前需要選擇產品規格、型號，填寫記錄編號和產品編號。

四個按鈕為導航，進入四個畫面的入口。

四 測試步驟

1.選擇產品規格、型號，填寫記錄編號和產品編號；

2.點擊自動測試按鈕；

3.測試結果會跳出保存數據畫面；

4.把記錄表中的，空載電流手動填寫好，選擇好剎車，噪音，離合是否合格的選項，備注

可以不填。

5.點擊保存按鈕。保存成功點擊確定完成一次測試。

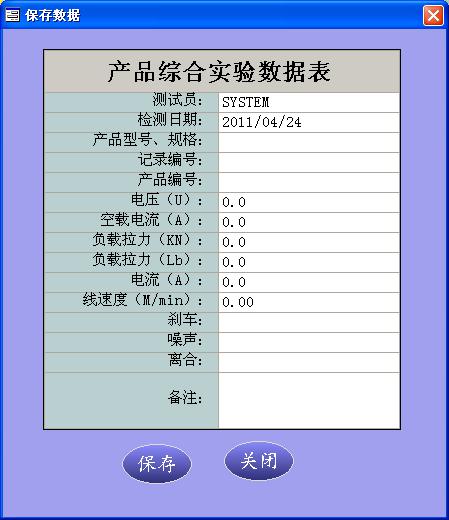

6.保存數據窗口：

點擊保存，數據就保存并關閉當前窗口，點擊關閉，數據不保存并關閉當前窗口。

五 其他窗口

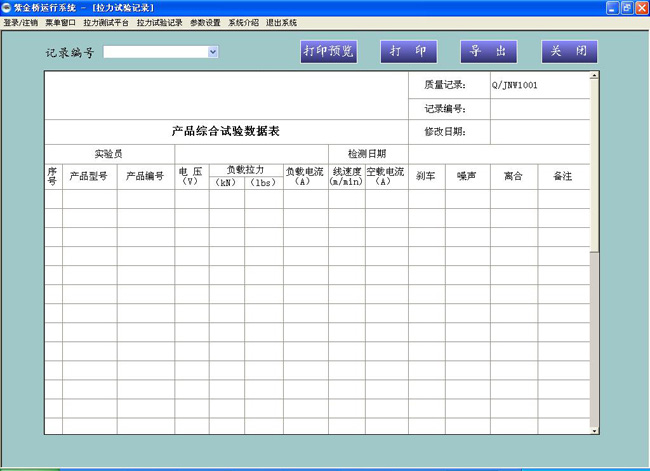

拉力試驗記錄窗口：

只要選擇記錄編號，就會在下面報表中顯示出結果來。

打印預覽，打印，導出，是對報表的打印預覽，打印，導出文件的功能。

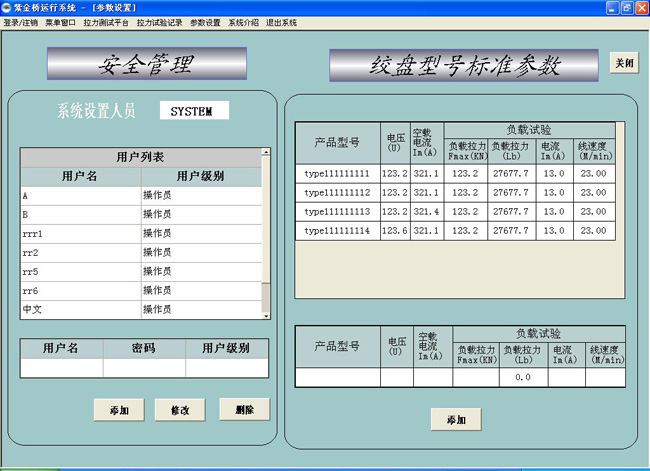

系統參數設置窗口：

兩邊的操作類型，添加功能，是填寫好信息，點擊添加按鈕。修改功能，點擊上邊的報表中的要修改的信息，在下邊的報表中修改好，然后點擊修改按鈕。刪除功能，點擊上邊的報表中的要?jiǎng)h除的信息，然后點擊刪除按鈕。

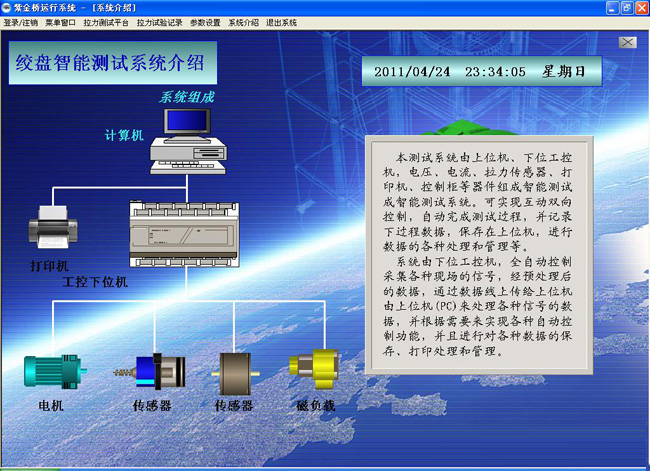

系統介紹窗口：

本篇是工程的使用說明文檔，如果想要關于這個文檔的工程，或者有任何關于組態軟件的技術問題，或者需要更多的技術資料，可以在微信(微信號：Realinfo）留下聯系方式或者到http://www.realinfo.cc/交流論壇里提出，我們將及時為您解答。
