一、方案簡介

隨著煤礦管理的現代化與信息化步伐加快，為了提高煤礦安全裝備水平和管理水平，井下人員考勤定位系統可對井下的人員實現有效的管理，一旦發生事故可以及時了解井下人員數目、人員姓名、所在位置等詳細資料，為救護人員及時救援起到重要的作用。該人員管理系統采用先進的無線射頻技術把代表井下人員的ID號碼經過處理最終傳輸?shù)接嬎銠C，從而使井上管理人員及時了解井下人員的情況。

本系統的人員管理系統由硬件部分和軟件部分組成，系統的硬件設備由數據通訊接口、井下讀卡分站、隔爆兼本安型電源、礦用有源標識卡、服務器等幾部分組成。系統通過對坑道內的移動目標（人、車、物）進行自動識別，系統采用了先進的RFID射頻識別技術進行識別人員標識卡的相關信息，各井下讀卡分站通過通訊接口與工控機相連；系統的軟件部分由紫金橋軟件煤礦井下人員管理系統、跟蹤定位信息網絡查詢系統組成，可實現三級聯網，加強管理手段，提高管理水平，實現預防為主，有備無患。若是只需要單臺主機工作實現井下人員的管理操作，則不需要組網。

煤礦井下人員管理軟件采用紫金橋軟件，其功能包括按各種條件進行數據查詢，數據匯總、統計，工時利用率分析和相應的報表打印；能夠?qū)Ω鞣N人員設定不同的額定井下工時要求，充分體現了紫金橋軟件的強大的報表功能。同時跟蹤定位數據采用標準的SQL數據庫結構，可供其他相關軟件進行二次開發和數據重用。

紫金橋軟件具有WEB發布功能，通過WEB發布，該系統支持網絡查詢軟件在局域網服務器上運行，即支持網絡查詢功能，考勤定位管理計算機可以將各種的數據通過局域網自動（可手動）上傳到服務器（凡是連接在局域網上的計算機都能通過瀏覽器查閱統計數據，不需另裝程序，用戶數量不受限制，各用戶的訪問權限可以由管理人員予以限定），供礦領導、機電處、安檢處、調度室、勞資科及其它需要統計數據的部門共享，可通過調度室內連接大屏幕的計算機系統，用圖形方式在模擬屏上顯示井下人員各采區、各隊人數。

本設計方案針對煤礦的采集面積大的特點，采用增加采集點：即在岔道口采用主分站和子分站集合，這樣就可以減少電源的接入，從而大大增加接收范圍和接受強度，同時也降低了成本。

本系統可在洞口連接LED顯示屏，及時顯示煤礦名稱、井下總?cè)藬?shù)和井下上井人員名單，也可顯示礦方緊急通知和宣傳口號。

二、方案總體設計

紫金橋軟件在煤礦井下人員考勤定位系統中發揮了重要作用，它能夠?qū)崿F(xiàn)顯示、管理的功能，系統的數據存儲時間不少于兩年，并能保證人員增減變動等要求，該系統不僅可以對煤礦井下人員進行實時監測，隨時查看井下人員數量及所在區域、上井下井時間，如果發生災變，還可立即從監控計算機上查詢事故現場的人員情況，在紫金橋軟件中可顯示在事故區域范圍內被困人員數量，為事故搶險提供科學依據。同時不斷對地面上人員進行日常的考勤定位，利用系統的日常考勤定位管理功能，對礦井人員進行考勤定位管理。

紫金橋軟件井下人員管理系統技術先進、設計合理、結構新穎、主要技術性能指標符合煤礦實際需要。該系統的運行必定為煤礦的安全生產和事故后的搶險救災發揮積極重要的作用。

三、系統組成原理圖及工作原理

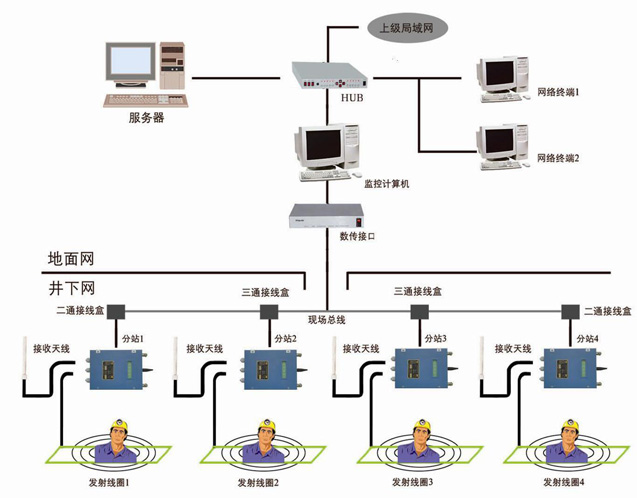

系統連接示意圖如下：

工作原理：

讀卡分站在通電后，開始自動掃描接收150米范圍內的卡的信息，當采集到卡信息后，經過短暫的儲存，然后經過芯片處理，傳送到數據接口，數據接口再傳送到工控機，由系統軟件處理、顯示。如果需要聯網的話，可以通過局域網或者Internet進行數據共享。

四、系統優勢

1、使用先進的標準化網絡設備，實現全面精確實時的人員考勤定位管理要求；

2、終端設備直接連接到公司內部局域網，使得整個系統基于先進的網絡結構，實現更多管理、 查詢、 維護功能；

3、網絡斷開時，終端機可完全單機運行，待網絡恢復后可自動上傳記錄；

4、整個管理系統包括考勤定位管理、應用模塊，能為煤礦在人事考勤定位等日常管理方面進行全面的支持和服務；

5、考勤定位軟件可實現集中授權、分散管理；

6、紫金橋軟件具有靈活、全面的報表系統，在該系統中得到了充分應用，用戶可自定義報表格式，適用于各種需求；

7、紫金橋軟件在該系統中可以實現單獨的報表顯示井下人員的詳細信息、下井的時間、上井的時間。實時自動統計出井下人員的詳細資料以及井下人員的日報表及月報表。一旦發生事故可即時顯示出未上井人員的數量及資料。
