一、概述

隨著工業自動化控制水平的提高，每個行業的廠家都競相投入先進的生產設備以求在市場競爭中取得優勢。水泥行業作為一項支柱產業同樣面臨著這一挑戰，通過自動化系統在水泥原料配料、旋風選粉機、生料磨機、均化庫到煅燒過程的應用最大限度地提高產品產出率；通過優化控制，降低碾磨及燃燒過程的能耗并節省原料；通過設備級的診斷功能及通訊來提高設備正常運行的時間。在滿足環境要求的同時，通過對上游的過程分析及放射監測來提高產品質量。

二、監控系統結構

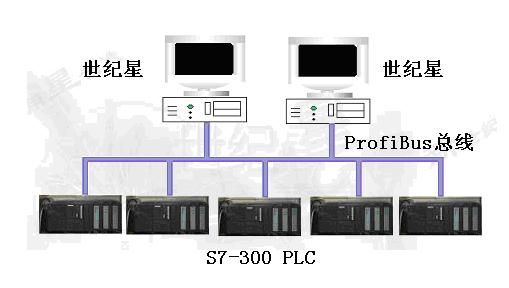

整個系統可分為兩層：監控管理層和現場測控層，監控管理層由兩臺本地節點的上位機組成。上位機配有CP5611現場總線接口卡，它可從Profibus-S7現場總線中獲取PLC等數據采集設備中的數據。為了保證系統的穩定性，系統運用了雙機冗余，將另一臺工控機通過同樣的現場總線接口卡CP5611與現場總線相連，若其中一臺工控機發生故障，另一臺可繼續運行。

現場測控層由五臺PLC負責現場數據采集和設備控制。本系統采用西門子公司300系列的PLC。上位機選用《世紀星組態軟件》，通過Profibus-S7驅動程序從Profibus-S7總線上獲取PLC數據，完成設備監測和控制。

三、監控系統的軟件結構

軟件結構部分包括WindowsNT SP3 操作系統、下位機編程軟件、上位機監控軟件。

1、下位機編程軟件

PLC程序的編制在上位機中完成，本系統采用SIMATIC S7-300的配套編程工具STEP7完成硬件組態、參數設置、編程、測試、調試和文檔處理。通常，用戶程序由組織塊（OB）、功能塊(FB、FC)、數據塊（DB）構成。其中，OB是系統操作程序與應用程序在各種條件下的接口界面，用于控制程序的運行。功能塊(FB、FC)是用戶子程序。數據塊（DB）是用戶定義的用于存取數據的存儲區，本系統中它是上位機監控軟件與STEP7程序的數據接口點。在PROFIBUS-S7中配置與其相對應的DB塊就可實現上位機與STEP7程序的數據接口。

2、上位機監控軟件

《世紀星組態軟件》是在PC機上開發的智能型人機接口（MMI）軟件系統，它以Windows 98/2000/NT/XP 中文平臺作為其操作系統，全中文界面，并充分利用了Windows的各種便利功能。

《世紀星組態軟件》由開發系統和運行系統組成。開發系統是《世紀星組態軟件》的集成開發環境，軟件開發者在這個環境中完成界面的設計、數據庫定義、動畫連接、硬件設備安裝、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，不但能合理地抽象控制對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界面的時間；通過簡單而實用的編程命令語言，開發者不需要編程經驗就可以設計完成實際工程；方便的硬件設備安裝向?qū)Ш腿娴刂С謬?guó)內國際工控底層設備，徹底實現工控現場的數據采集和監控功能。

運行系統是《世紀星組態軟件》系統的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況；通過實時數據庫管理從工業控制對象采集各種數據；可把數據的變化用動畫的方式形象地表示出來，同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能；可生成歷史數據文件，用于追憶歷史事件；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。

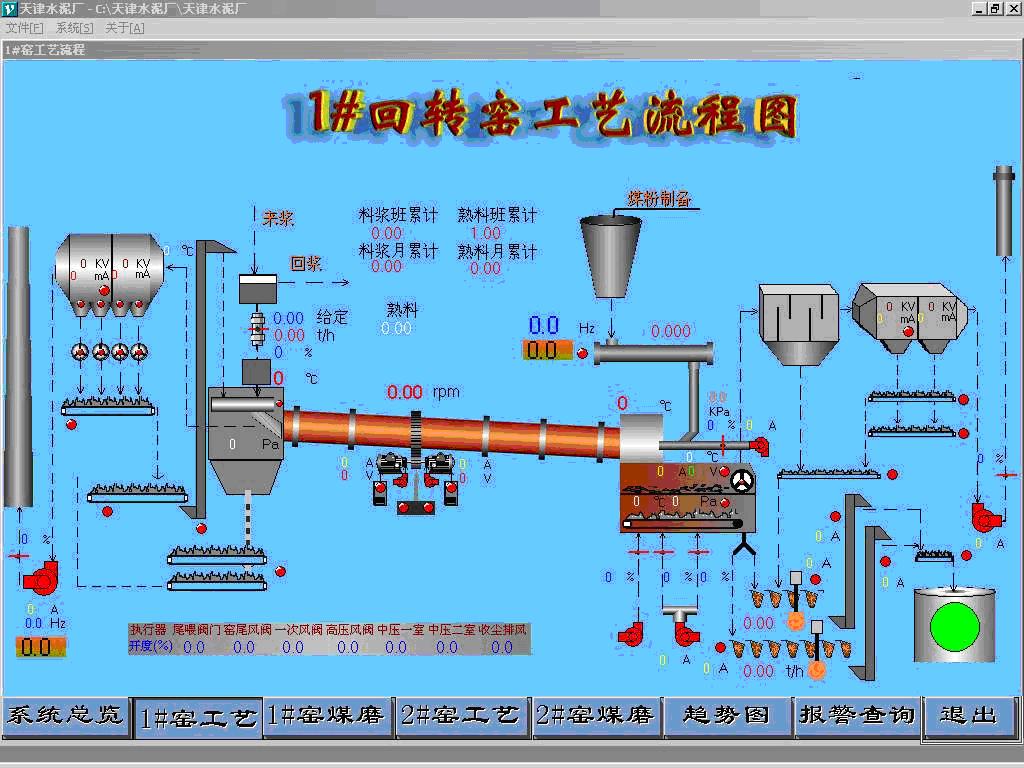

3、回轉窯工藝流程圖

4、媒磨系統工藝流程圖
