一、概述
隨著計算機、電子技術、通訊技術的高速發展，電力系統的二次設備及自動化水平也發生著新的變化。現代電廠的熱工控制系統已經逐漸拋棄了傳統的基于模擬技術的控制器，而轉向采用大規模集成電路為主，基于數字技術的數字控制器。
某熱電廠鍋爐原來采用的是常規測量指示儀表，反應緩慢，無人機界面功能，基本不具備自動調節與控制功能。此外由于系統的逐漸老化，使得機組在運行中存在很多隱患，威脅機組的運行安全，熱工人員的維護工作難度越來越大。因此，對熱控設備的改造成為一個十分迫切的問題。
二、改造要求
1、減少熱控設備系統備品備件投資。
2、達到減員增效的目的。
3、大大降低煤耗。
4、延長機組使用壽命。
5、減少機組起停次數。
8、控制系統與現代管理手段相結合產生效益。
三、系統結構
整個系統采用一體化結構，具有易裁剪性，根據現有機組的實際情況，分期分項進行技術改造?！妒兰o(jì)星組態軟件》系統采用客戶/服務器結構，具有最大的開放能力。監控操作站和服務器之間使用局域網相連。在工廠總工程師和廠長辦公室設立計算機監視系統，可隨時監視現場運行狀況。
SCADA操作站內置高速串行通訊卡（Digiboard）與MODCELL控制站以MODBUS（RS485）協議進行數據通訊?！妒兰o(jì)星組態軟件》的硬件驅動程序針對該系統作了特殊優化，保證系統的動態響應特性。

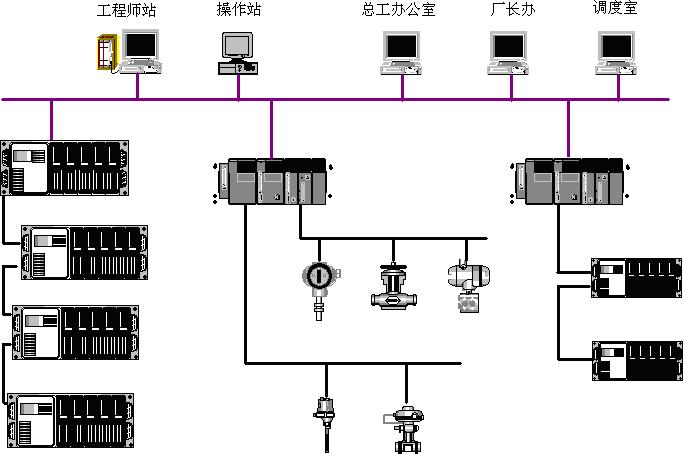

系統拓?fù)鋱D如下：
系統在功能上分為三個級別：
1、過程控制級：此級直接面向生產過程的現場儀表，完成生產過程的數據采集、自動調節控制、順序控制和批量控制等。其過程輸入信息是來自現場的各種傳感器和變送器信號，其輸出直接驅動執行機構，這一級由MODCELL控制單元完成。
2、監控操作級：此級以監控操作為主要任務，它面向現場運行操作人員、系統工程師，提供現場過程的全部信息，并指導現場操作人員的工作，配備各種外部設備，如大尺寸高分辨率CRT、大容量硬盤以及打印機等。
3、集中監控級：此級是監控系統的基本要求?！妒兰o(jì)星組態軟件》系統將為對正常生產至關重要的測點設置了專用的監視畫面，并設置了多媒體化的預警和報警功能，當溫度超出報警限時，系統不僅發出報警聲，而且能夠自動切換到發生報警的畫面，等待操作人員的確認處理。
四、上位機監控軟件
《世紀星組態軟件》是在PC機上開發的智能型人機接口（MMI）軟件系統，它以Windows 98/2000/NT/XP 中文平臺作為其操作系統，全中文界面，并充分利用了Windows的各種便利功能。
《世紀星組態軟件》由開發系統和運行系統組成。開發系統是《世紀星組態軟件》的集成開發環境，軟件開發者在這個環境中完成界面的設計、數據庫定義、動畫連接、硬件設備安裝、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，不但能合理地抽象控制對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界面的時間；通過簡單而實用的編程命令語言，開發者不需要編程經驗就可以設計完成實際工程；方便的硬件設備安裝向?qū)Ш腿娴刂С謬?guó)內國際工控底層設備，徹底實現工控現場的數據采集和監控功能。
運行系統是《世紀星組態軟件》系統的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況；通過實時數據庫管理從工業控制對象采集各種數據；可把數據的變化用動畫的方式形象地表示出來，同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能；可生成歷史數據文件，用于追憶歷史事件；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。
五、工藝過程

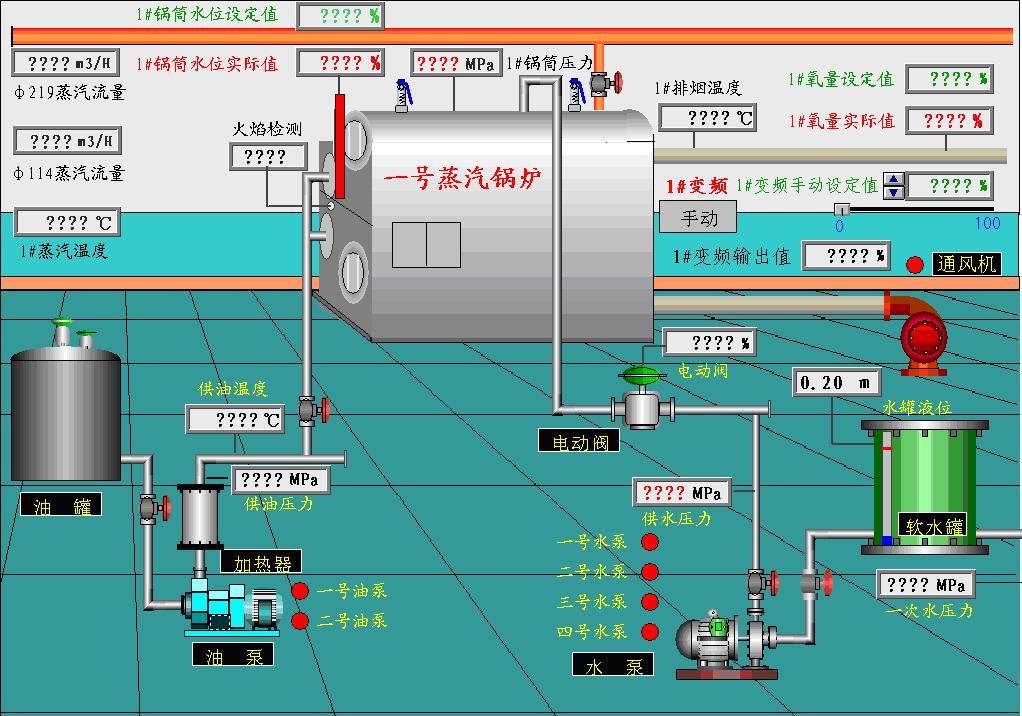

1、鍋爐控制畫面
2、實時棒圖

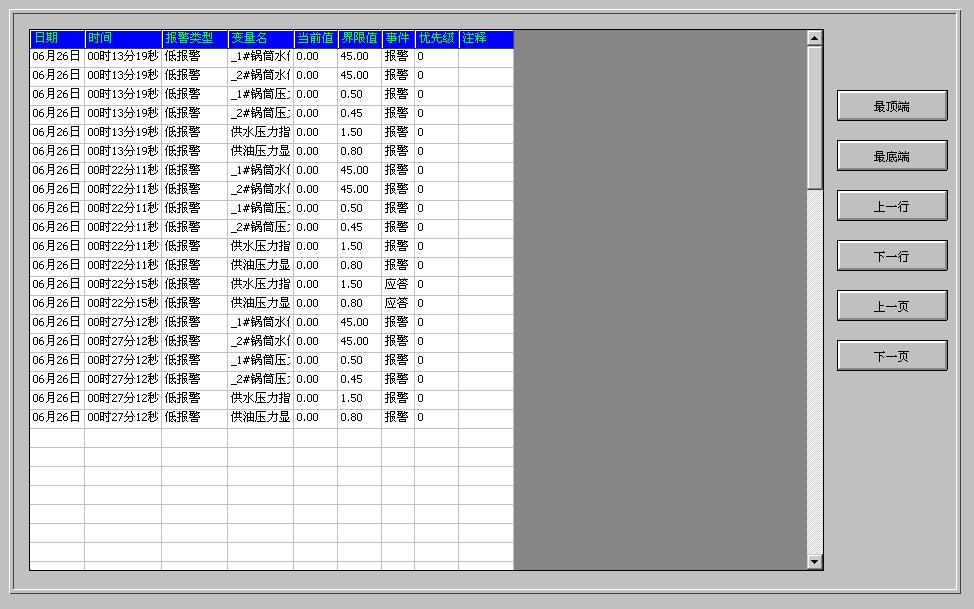

3、歷史報警
《世紀星組態軟件》提供了報警和安全系統。報警系統可用于生成、顯示、儲存報警和信息?？蓪?bào)警和信息發送到網絡上的任意節點、與《世紀星組態軟件》相連的打印機、磁盤文件、實時報警顯示、報警歷史窗口、多媒體報警。操作人員必須訪問登錄程序，輸入姓名和密碼。在登錄后，操作人員才能訪問權限允許范圍內的內容。
