摘要：文章主要介紹世紀星組態軟件在太原鋼鐵公司筒倉安全監控系統的應用，重點介紹了多串口設備通信，流程畫面等技術。

關鍵詞：世紀星組態軟件；筒倉；多串口設備通信

1 前言
　　筒倉的安全監控系統又稱防爆系統，系統設計的主要目的是為保證筒倉的安全運行，對于以貯煤為主的超大型筒倉來說，一旦發生事故，就有可能影響到整個鋼廠的運行和安全，因此，建立計算機的筒倉安全監控系統十分必要。本文以太原鋼鐵集團儲煤筒倉安全監控系統為例，詳細介紹世紀星組態軟件的功能特點。

2 系統方案
　　筒倉安全監控的對象有煤的溫度、煤塵的濃度、筒倉內氣體中一氧化碳和煙霧的濃度、瓦斯氣體（甲烷和丙烷）、筒倉料位等。溫度是貯煤自燃的首要條件，煤塵亦是導致爆炸的重要條件之一，一氧化碳和煙霧的濃度反映了貯煤自燃的程度，煤的貯量涉及到貯存期的管理。由于鋼廠設置在坑口，故輸送過來的煤炭含有較多的瓦斯系統，為了確保安全，需對甲烷和丙烷等瓦斯氣體實施監控，必須實施監控確保以上參數在可控制范圍內，另外，為了保證筒倉的儲存安全及供應能力，需要實時監測筒倉的物位。
　　系統的安全系統設備由相關備廠家提供，通過強大的PLC控制器S7-300控制確保整個筒倉的安全運行。由于筒倉的檢測對象分散，且數量眾多，本系統采用30個分布式模塊，通過實時的工業總線RS485總線通信，滿足監控筒倉的需要。分布式模塊選用研華公司ADAM系列模塊，該模塊具有經濟耐用，可靠性高，通信功能強大的特點，為了使人機界面與設備之間有良好的兼容性，選取世紀星組態軟件作為人機界面軟件，使得監控系統人機界面具有適應性強、開放性好、易于擴展、經濟、開發周期短等鮮明優點。如圖1所示。

3 系統特點
　　3.1流程顯示效果好
　　各個生產設備的數據均可集中到一個統一的工藝流程圖中顯示，從而極大方便了設備管理，另外世紀星集成了豐富的工藝設備圖庫，可以方便的開發出形象逼真的工藝流程圖，畫面支持3D方式動態顯示各個設備的狀態、實時值等，顯示效果十分理想，如圖2，3，4，5所示。

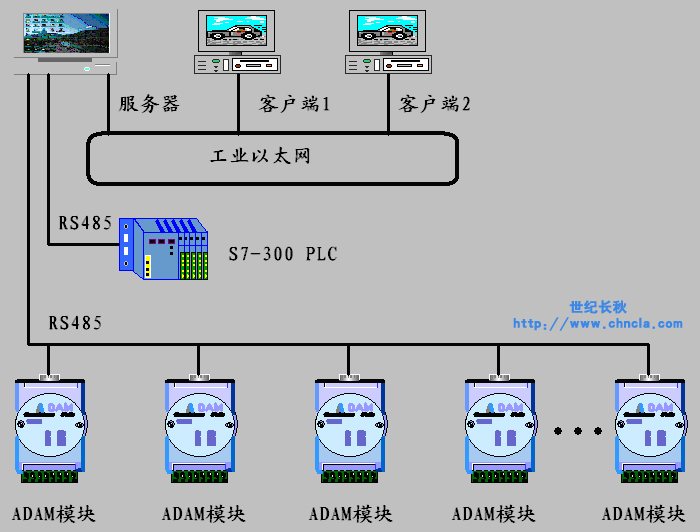

圖1 筒倉安全監控系統結構圖

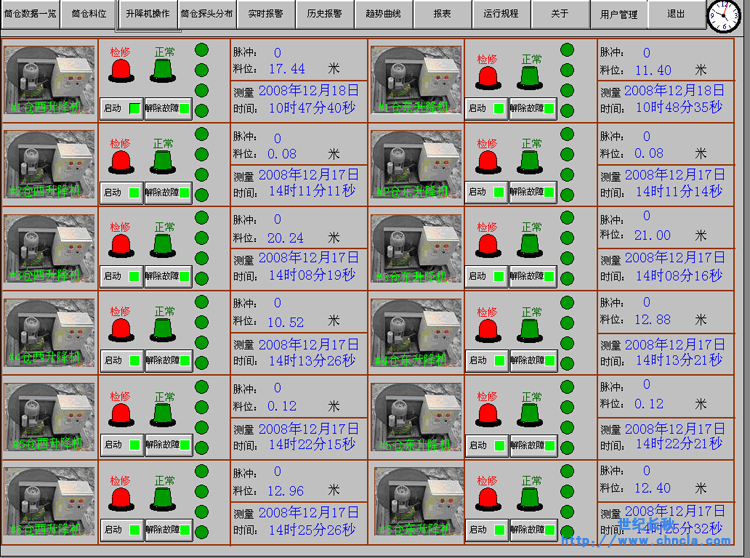

圖2 筒倉數據一覽圖

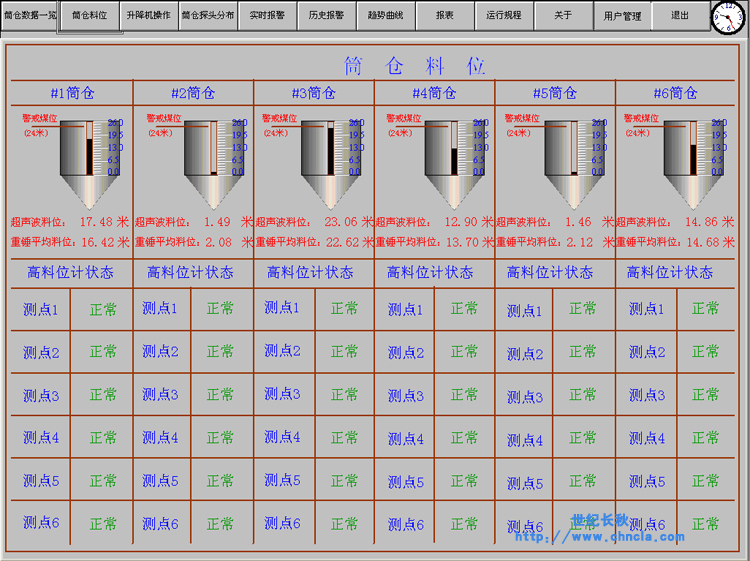

圖3 筒倉料位圖

圖4 筒倉升降機狀態圖

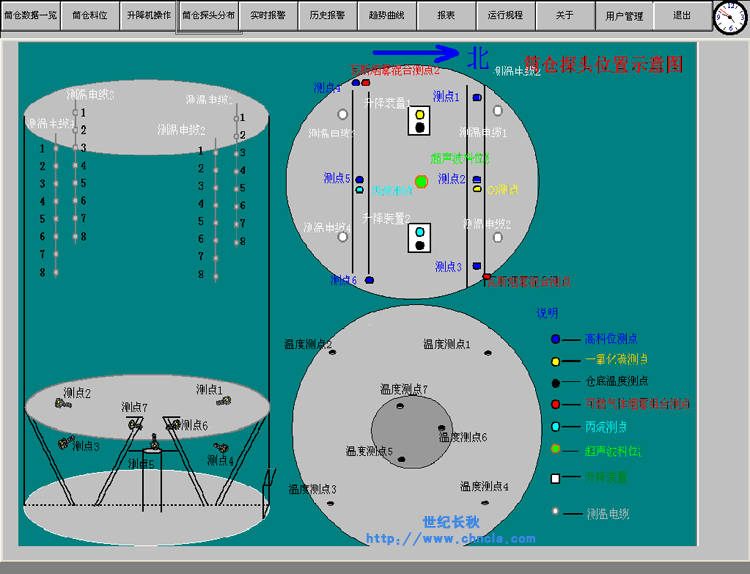

圖5 筒倉探頭分布圖

　　
3.2串口通信能力強
　　通過世紀星強大的分時多設備通信技術，可以在多核CPU上實現更快的數據采集，本工程中世紀星能快速穩定的和32個RS485接口的分布式設備通信，數據采樣速率20ms/次，數據刷新率55ms/次，滿足了筒倉安全實時監控的要求。

4 結論
　　本系統充分利用世紀星組態軟件強大的多串口分時通信技術，確保整個筒倉的多個串口通信設備的實時數據采集與顯示，世紀星組態軟件冗余通信程序的算法，保證整個安全監控系統的穩定運行，極大的提高安全系統的可靠性。
