特點：
　　隨著國民經濟的快速發展，食品加工行業不斷擴大經營規模，更新生產規模更大、自動化程度更高的先進設備，作為食品包裝生產線的關鍵設備——液體自動灌裝機，它的優劣決定產品灌裝精度及生產效率。
　　液體旋轉灌裝機，將液體灌裝成瓶裝成品，灌裝機由輸瓶鏈道、液缸、灌裝閥體、進出瓶機構、旋轉機構等裝置組成；旋轉部分有溫度檢測、液位檢測、灌裝閥體控制，固定部分有主傳動、灌裝閥定位檢測、玻瓶定位檢測、壓力檢測、故障檢測及主進液控制等，固定部分ET200M將信號數據通過PROEINET傳輸?shù)揭苿?dòng)部分PLC主控站，系統根據要求發出控制信號控制各灌裝閥的開啟和關閉。
　　灌裝生產過程：光電傳感器檢測到輸瓶鏈道有玻瓶通過時，系統自動啟動灌裝機，玻瓶運行到旋轉灌裝工位，閥位及玻瓶定位傳感器進行編碼定位，確保準確無誤自動開啟灌裝閥，閥體根據設定灌裝容量進行灌裝，當達到設定值時，關閉灌裝閥進入出瓶端輸瓶鏈道完成每個工位的灌裝任務。
　　需求：
　　考慮玻瓶在旋轉運動過程中，需要對灌裝機進行一種優花的解決方案，灌裝機旋轉部分灌裝閥實時打開和關閉。
　　傳統采用機械滑環傳輸數據及信號，直接控制灌裝閥打開和關閉，由于旋轉部分信號線多，滑環數量增多，機械滑環成本高、易損耗、使用壽命短，抗干擾能力差，故障率高，不能滿足性能和可靠性要求。
　　使用的iAS接口通訊和PROFIBUS通訊，同樣需要機械滑環傳輸數據及信號，也不能完全滿足性能和可靠性需求，時常造成過多停機時間，因此選用具有IO通訊功能的PROEINET解決方案。
　　解決方案：
　　在可供選擇的無線解決方案中，通過AS-I和PROFIBUS的紅外線應用方案并不能滿足性能和可靠性需求。因此，我們選擇了具有I/O通訊功能的PROFINET解決方案。
　　SIMATIC ET 200S作為一個處理器，安裝在灌裝機的移動部分，同時接入點SCALANCE
　　W788-1RR和SCALANCE W747-1RR作為客戶端組件，控制閥門的快速打開和關閉。
　　無線PROFINET通訊實現了一條線路上的實時的和基于TCP/IP的通訊，并且控制器、分布式I/O系統和其它基于以太網的設備都能夠集成到一個公用的通訊架構中。I/O數據和對應控制器的過程圖像的循環傳送確保了閥門能夠?qū)崟r(shí)快速地打開和關閉。
　　無線接入灌裝機的移動部分可以防止損耗，而這種損耗通常會導致延期故障和高成本。在將來，這個接口也可用于服務，旨在提供更為方便的無線編程。

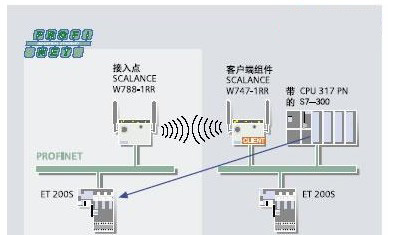

　　圖1      罐裝車間系統圖

        優點：
　　由于可靠的實時通訊，減少了停機時間，節省了成本，同時減少了所需的滑環數量。
　　大大提高了性能。
　　節省投資，一次性投資之后，維護成本幾乎為零。
　　免予安裝滑環，現場施工方便。
　　由于把PROFIBUS現場設備集成到了IWLAN無線電網絡中，因而保護了投資。
　　即便與AS-I或PROFIBUS相比，也是最具經濟效益的解決方案。
　　無線編程選項，提供了更為便利的服務。
　　面向未來的解決方案，采用了PROFINET標準，并能夠集成到其它應用中，如帶SIWAREX的稱重裝置。
