西門子Profinet 在煙草行業的應用
發布時間：2009/6/29 10:12:59 修改時間：2009/6/29 10:12:59 瀏覽次數：3384

　　1.項目特點及背景介紹：
　　該煙草集團有限公司成立于1993年，是一家以煙草為主業、多元化經營的跨地區，跨行業、跨國界的企業集團，其核心企業某大型卷煙廠擁有目前世界上最先進的卷煙設備及行業技術中心。公司現有員工5000余人，總資產73億元．是全國煙草行業36家重點企業之一。為適應企業發展和市場競爭的需要，該卷煙廠決定大規模易地搬遷改造。項目總投資15億元。該項目位于濟南市高新技術開發區，占地面積1000畝，建筑面積預計50萬平方米，是目前煙草行業最大規模的易地技改項目。幾乎涉及生產的所有系統，如 6000kg/h制絲線、8000kg/h制絲線、中試線、3000kg/h梗絲線、CO2生產線、香料廚房系統、制絲除塵系統、灰塵壓棒系統、異味處理系統、配方庫、煙絲摻兌庫、制絲配電室智能配電系統、制絲智能照明系統等的系統集成，提供上述生產線和系統的生產和設備狀態監控功能。項目投產后，形成年產100萬箱香煙的生產規模。
　　一、業主需求：
　　業主要求在新項目自動化系統中采用的解決方案必須滿足如下要求：
　　1、是當前自動化領域最新的技術，能適用未來技術發展的潮流；
　　2、新系統應能夠在一定程度上兼容該廠原有部分的系統，保護原有的投資；
　　3、新系統應具有更好的診斷功能，能充分協助技術人員更快的判斷系統故障；
　　4、為盡快的實現投產，希望能盡可能的縮短系統調試的時間；
　　二、解決方案：
　　根據業主的需求和項目的特點，該項目的各分系統的集成商們均不約而同的想到了西門子公司最新的Profinet 解決方案。
　　Profinet技術是當前自動化領域內最前沿的通信技術，也是未來技術發展的趨勢。該煙廠原有的控制系統采用的是Profibus
　　和工業以太網通訊，Profinet能夠完全和原有系統無縫兼容。很好的保護業主已有的投資。同時，Profinet支持的全局診斷功能能夠更全面、更快、更方便的協助工程技術人員判斷系統故障的所在。Profinet
　　具有的CBA功能能最大限度的減少通訊編程調試的工作量，更多的縮短工程調試的時間。

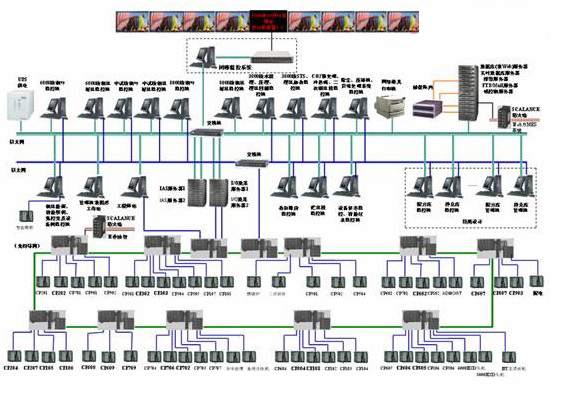

　　整體網絡結構如下圖所示：

　　其中，PLC主站采用的是S7-300/400 PLC；遠程 I/O 采用支持Profinet技術的ET200S；控制層骨干網絡由最新的SCALANCE X 系列交換機搭建；其中SCALANCE X 200 連接Profinet網絡，骨干網采用SCALANCE X414-3E形成一個環形的光纖冗余網絡，保證在網絡上一點發生故障時正常通訊。
　　也可以在不中斷通信的情況下，隨時進行網絡擴展，充分的保證系統的可靠性。SCALANCE X 400型交換機為上層管理網絡提供了千兆的通訊接口，也為各個子系統的集成提供了一個開放的平臺。該型交換機全面支持VLAN 和路由功能，有效的減輕網絡負載和防止網絡風暴的發生。進一步提升了網絡的可靠性。連接控制網絡和廠區外部網的SCALANCES 模塊能夠隔離內網和外網的非安全連接。有效屏蔽外網的非授權訪問和其它不安全信息的傳播，同時又能保障有效信息的通訊。
　　由于所有的分系統，諸如：制絲線、除塵線、配方庫、CO2膨脹線、公用動力系統、能源管理系統等都采用Profinet網絡，統一了所有現場設備的接口，實現了多網合一。統一的Profinet系統接口，使得整個車間處于集中監控狀態，增強了整個系統的透明度，有效數據采集和傳輸也更為方便和快捷。這些都為設備管理提供了極大的便利。同時，編程中引入CBA概念，各個分系統分別作為各自獨立的組件，再通過IMAP軟件將它們連接成一個統一的系統。極大的簡化和方便了通訊編程和調試的復雜程度，節約了大量時間。

　　大量西門子工業級光纖和工業級連接輔件的使用，也讓網絡的每一個細小連接牢不可斷。
