西門子SCALANCE W在煉鋼車間天車系統中的應用
發布時間：2009/6/29 10:40:44 修改時間：2009/6/29 10:40:44 瀏覽次數：3368

　　特點：
　　在鋼鐵廠招標項目中，要求煉鋼車間內7臺450/80t鑄造起重機上PLC與中空室之間通過無線通訊交換數據。起重機在車間內共分布4個跨：第一二跨長300米，各分布兩臺吊車，第三個跨長650米，分布1臺吊車，第四個跨長650米，分布兩臺吊車，中控室在第二跨和第三跨之間。
　　需求：
　　主干不用線纜
　　在線診斷
　　更高的可用性
　　物流過程的改進
　　移動服務和維護
　　運轉機動靈活
　　方案介紹：
　　該項目為室內無線通訊系統解決方案，在車間內共有4條軌道，每條軌道上一臺起重機，控制室通過無線來控制起重機，完成相應的工作。根據現場情況，采用西門子SCALANCE W與SCALANCE X系列交換機，在室內用交換機通過光纖搭建工業以太網（在天花板上進行布線），保證傳輸帶寬（100Mbps）與距離（500米左右），用接入點設備SCALANCE W788-1（防護等級IP65）與客戶端設備SCALANCE W744-1（防護等級IP65）建立無線通訊信道，無線通訊帶寬54Mbps,其中3 條軌道上個有2臺起重機，在這3條軌道兩端各放置2個接入點設備，另一條軌道上放置1個接入點設備，為了避免干擾，接入點與客戶端通訊采用不同的信道（共有11個信道可以選擇），Ｗ788-1采用定向天線（范圍１千米），W744-1采用全向天線（范圍100米，隨設備提供），天線在實際的安裝中要可視距。另外，起重機需要提供以太網接口，由于起重機上為S7-400，需增加網卡CP443-1一塊。

　　SCALANCE　W788-1/W744-1

定向天線/全向天線圖1

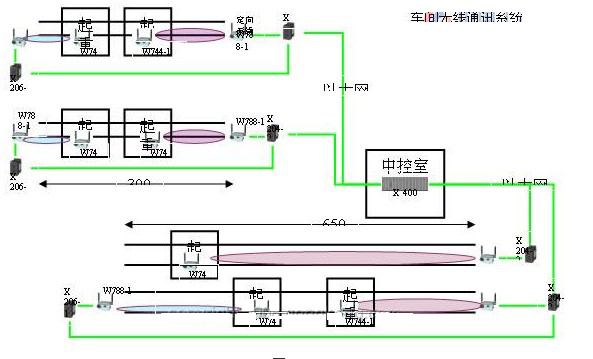

行車使用無線產品圖

　　圖2

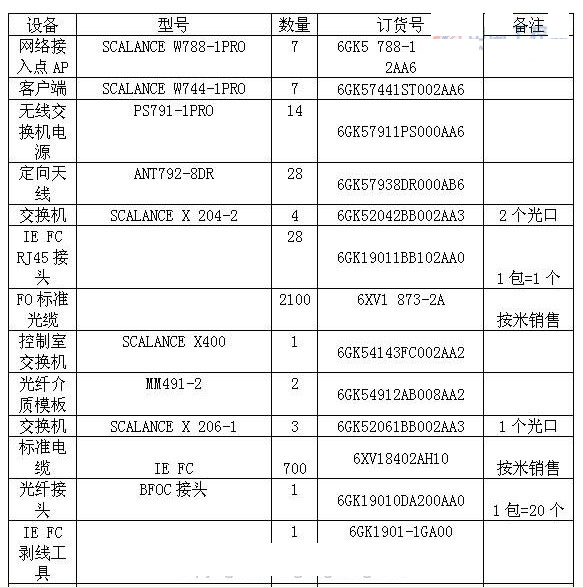

　　配置表：表1 天車系統配置材料表

　　優點：
　　移動解決方案
　　適用于惡劣環境的產品
　　不再需要托纜
　　與定位儀器配合能精確定位出天車的位置能實時的將數據傳送至MES系統圖3 煉鋼廠天車實拍圖
